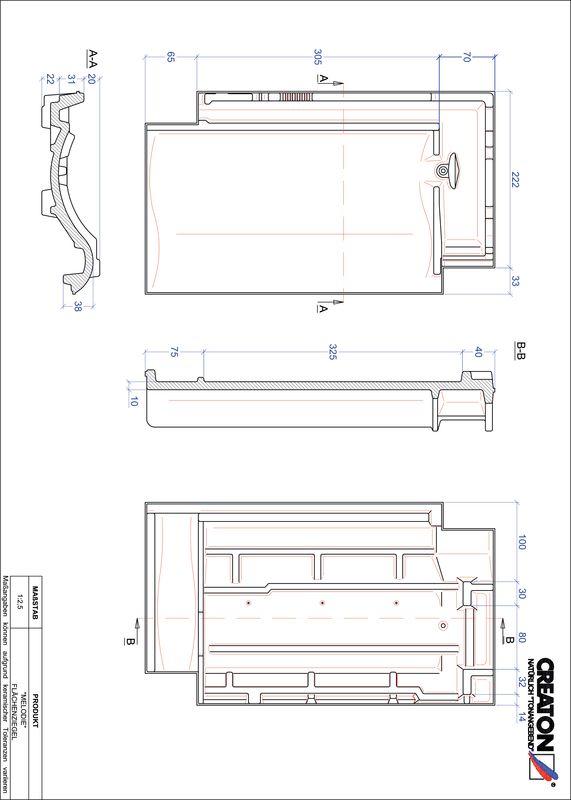

MELODIE (OVH)

Charme ondulant sur le toit

La forme en S élégamment ondulée de la tuile MELODIE met en évidence le caractère traditionnel de la toiture. Les tuiles MELODIE ne sont produites que depuis 2012 à l’aide des technologies les plus modernes. Les profils d’emboîtement profonds garantissent une étanchéité absolue. Grâce à leurs surfaces parfaitement lisses et à leur stabilité dimensionnelle, elles conservent leur esthétique ondulante pendant des années.

Avantages

  • Style: rustique et champêtre
  • Tuile ondulée, type tuile galbée
  • Zone de décalage haute et pose facile : idéale pour la rénovation et la construction neuve
  • Flexibilité énorme de 13,7 à 15,3 pièces/m²
  • Emboîtements doubles de tête et latéraux fortement prononcés pour une évacuation optimale de l'eau
  • Surface résistante aux éraflures

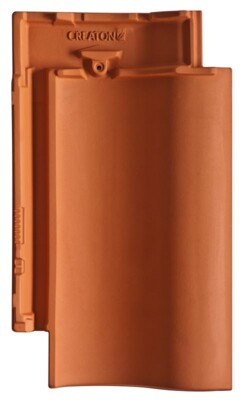

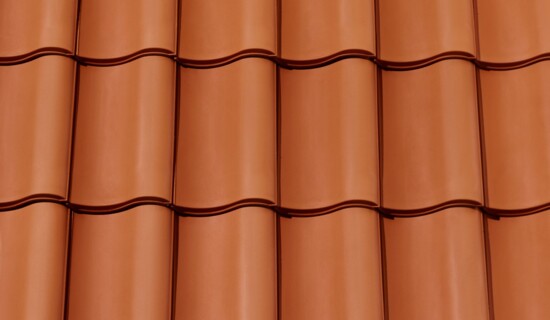

rouge naturel
rouge naturel
NUANCE rouge cuivre engobé
NUANCE rouge cuivre engobé
NUANCE ardoise engobé
NUANCE ardoise engobé
NUANCE anthracite engobé
NUANCE anthracite engobé
FINESSE noir vernissé
FINESSE noir vernissé

Caractéristiques techniques

Dimensions (h x l - mm)440 x 255
Poids de la tuile (kg)3,2
Pente min. du toit* (x°)12°
Recouvrement (mm)208 - 210
Entraxe des lattes (mm)314 - 347
Nombre des tuiles/m² (pièces)13,7 - 15,3
Poids/m² (kg)44 - 48
Hauteur du profil (mm)70

* Avec sous-toiture CREATON.

Dessins techniques

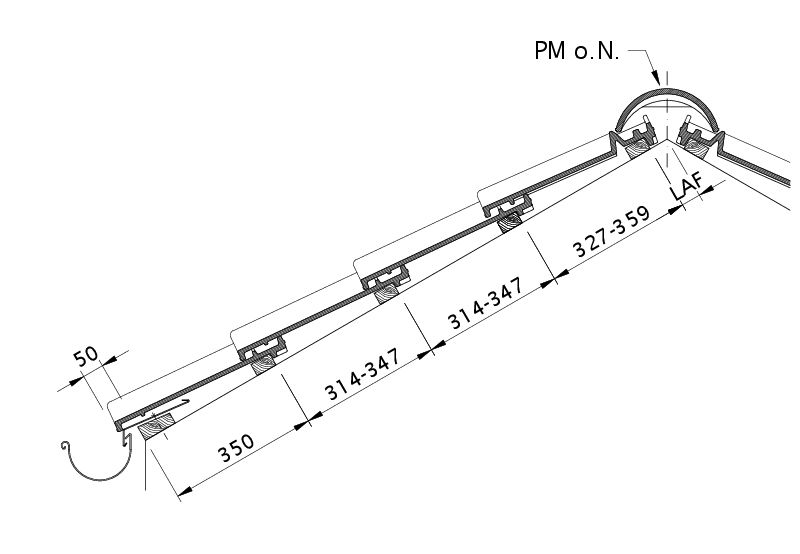

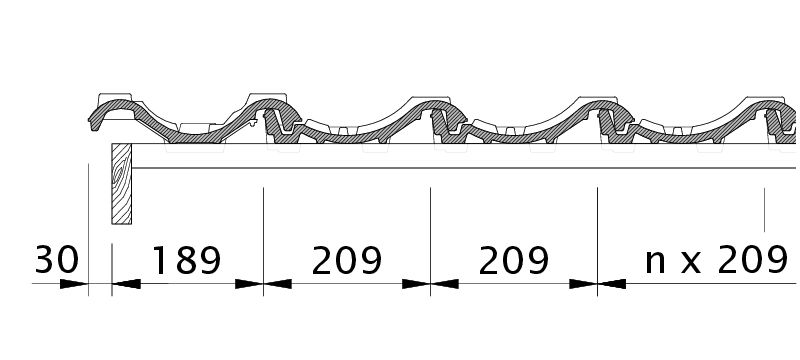

Dessin MELODIE section transversale de toit DQF
Dessin MELODIE section transversale de toit DQF

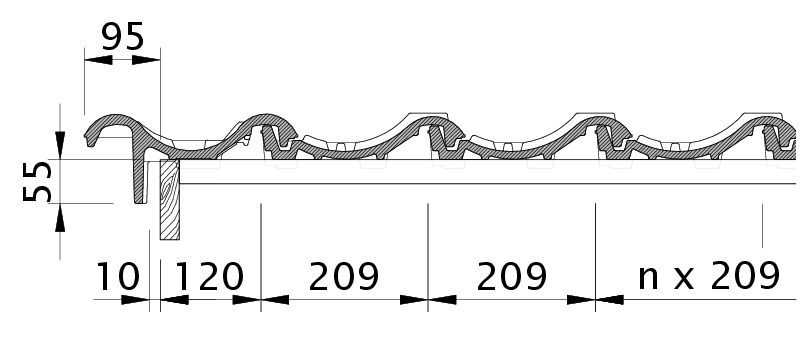

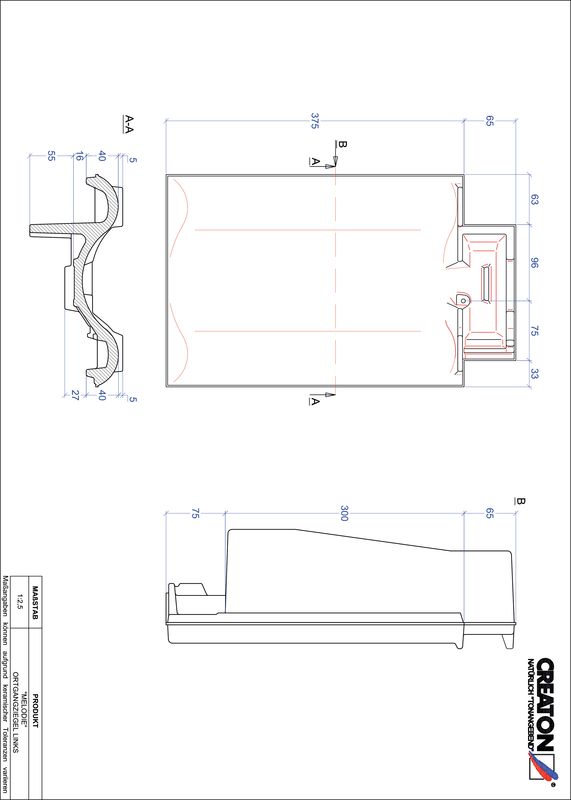

Dessin MELODIE tuile de rive gauche avec volige OBL
Dessin MELODIE tuile de rive gauche avec volige OBL

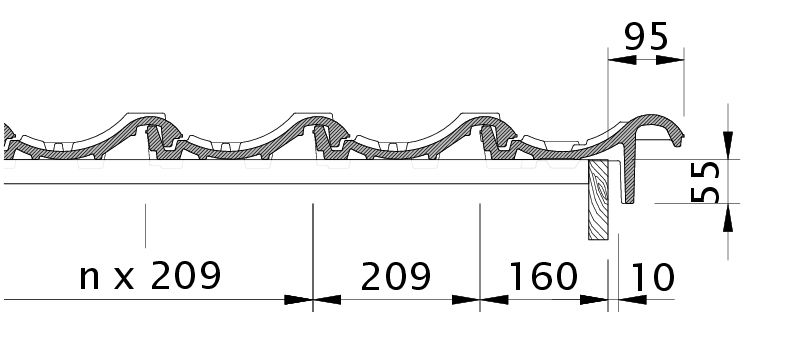

Dessin MELODIE tuile de rive droite avec volige OBR
Dessin MELODIE tuile de rive droite avec volige OBR
Dessin MELODIE rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin MELODIE rive gauche avec bande de rive et tuile double bourrelet ODL

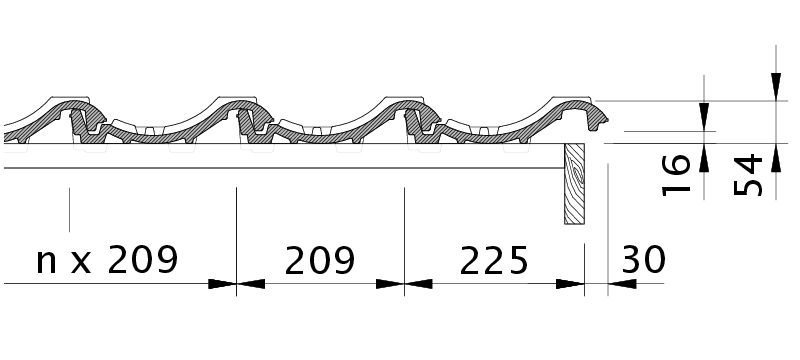

Dessin MELODIE rive droite avec bande de rive et tuile de couverture OFR
Dessin MELODIE rive droite avec bande de rive et tuile de couverture OFR

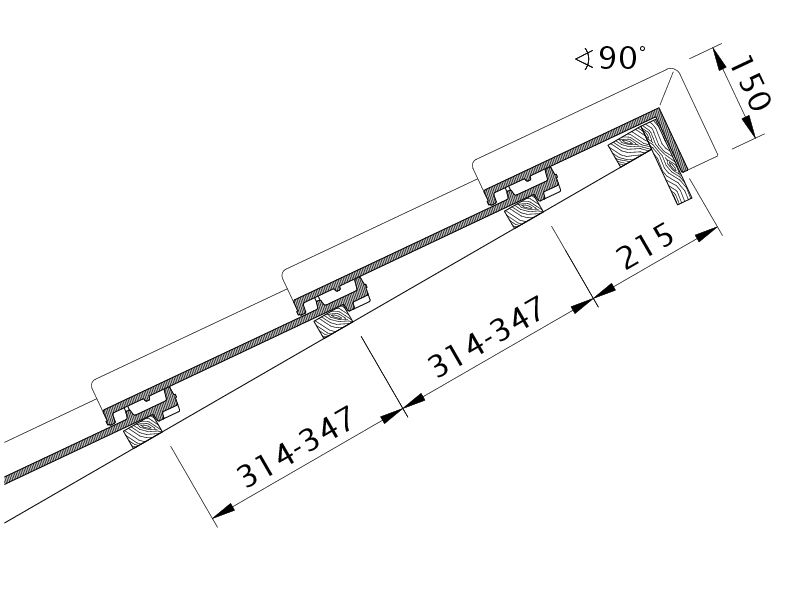

Dessin MELODIE modèle pour toit en appentis PDA
Dessin MELODIE modèle pour toit en appentis PDA

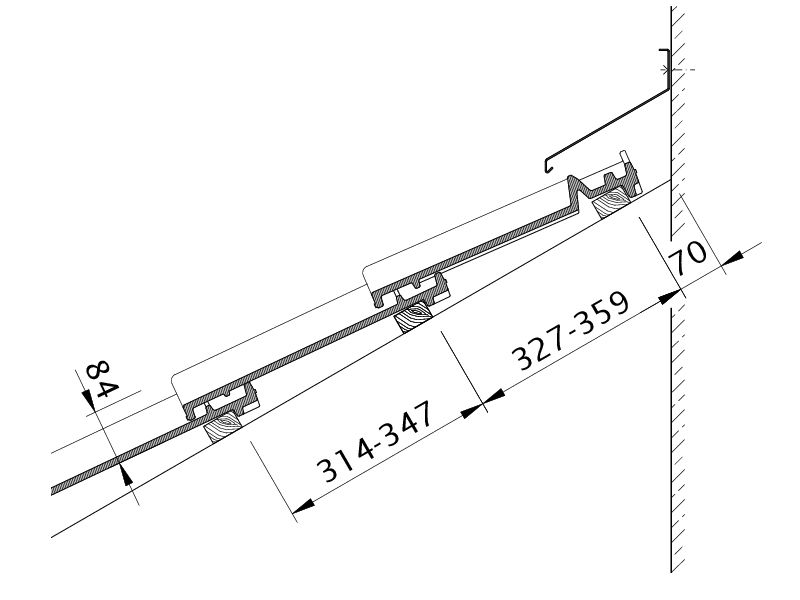

Dessin MELODIE raccord au mur haut avec tuile sous-faîtière/chatière WMF
Dessin MELODIE raccord au mur haut avec tuile sous-faîtière/chatière WMF

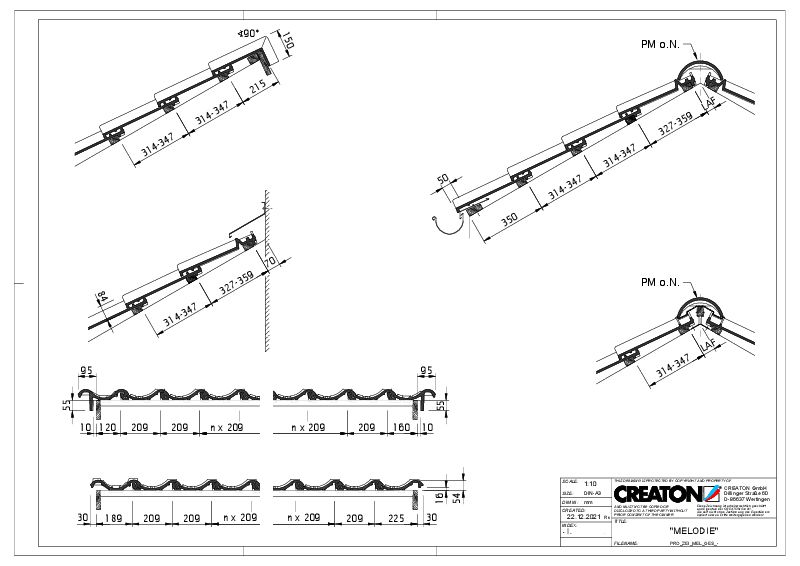

Drawing MELODIE general view GES
Drawing MELODIE general view GES
Dessin MELODIE écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF
Dessin MELODIE écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF

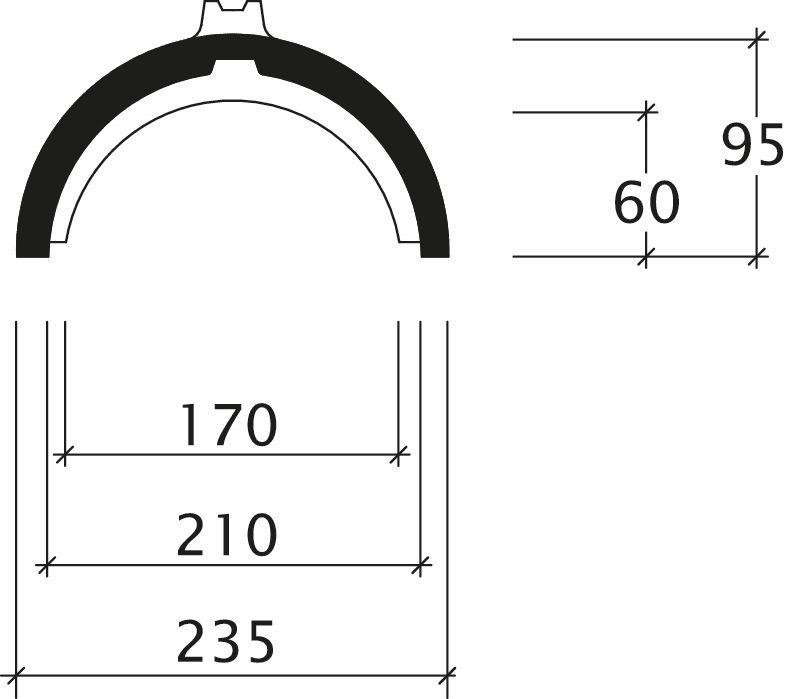

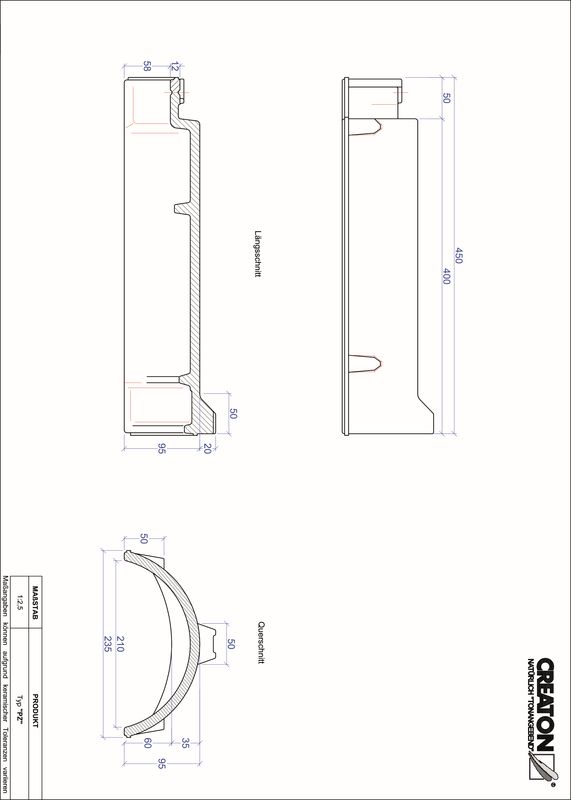

Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel

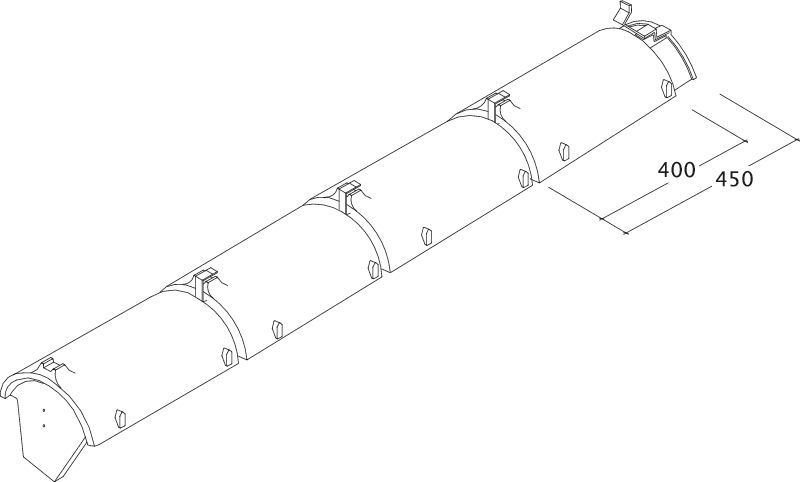

Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel-Perspektive
Dessin gamme de tuiles faîtières et arêtières PZ-Firstziegel-Perspektive

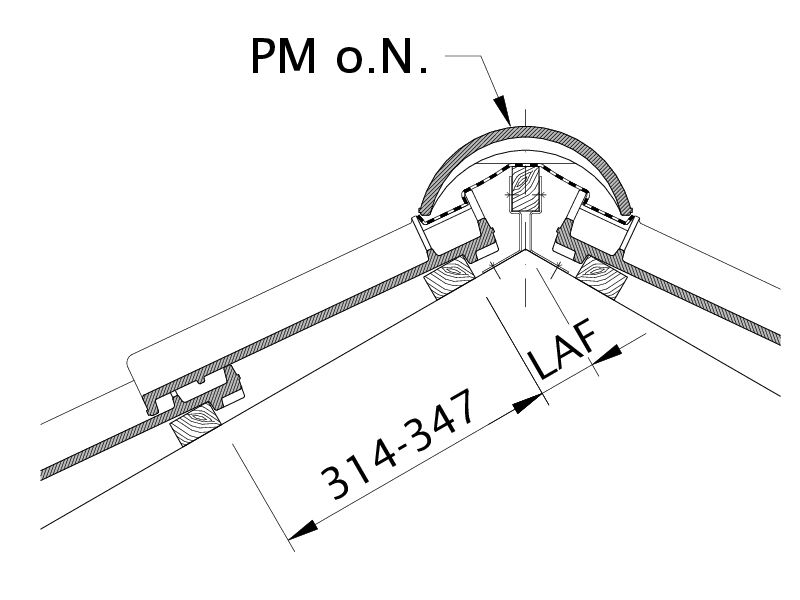

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

PenteDistance L en mm pour faîtière PZHauteur liteau de faîte H en mm pour faîtière PZ
12°75 120
15°75120
20°75110
25°65105
30°6595
35°5590
40°5580
45°4575
50°4570
55°4565

Gamme d’accessoires

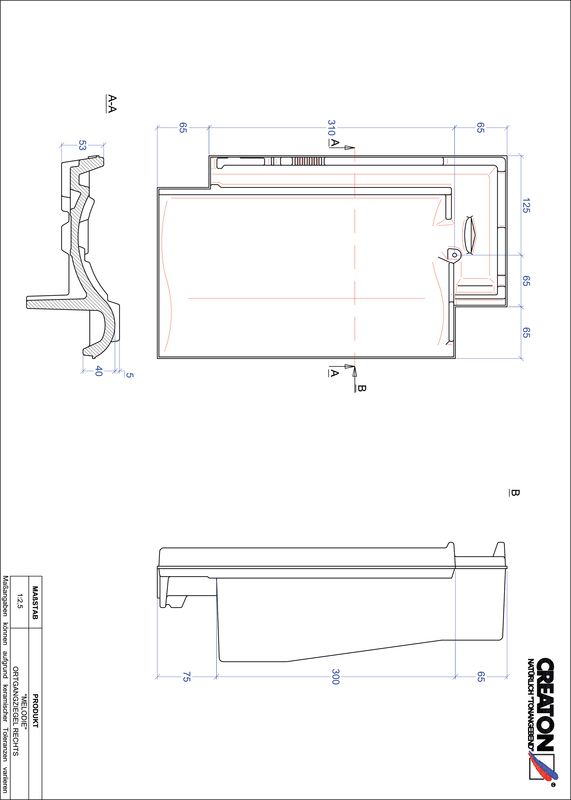

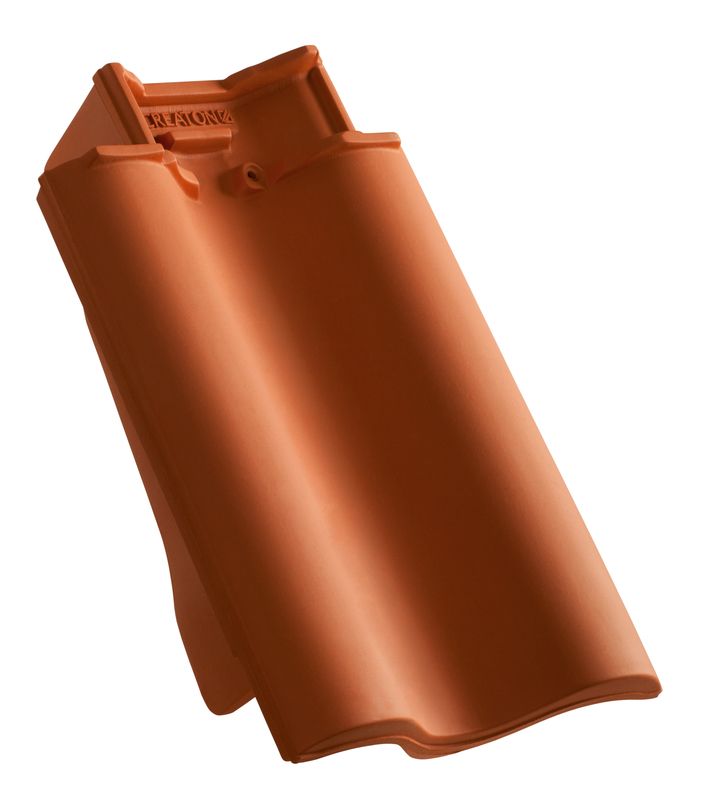

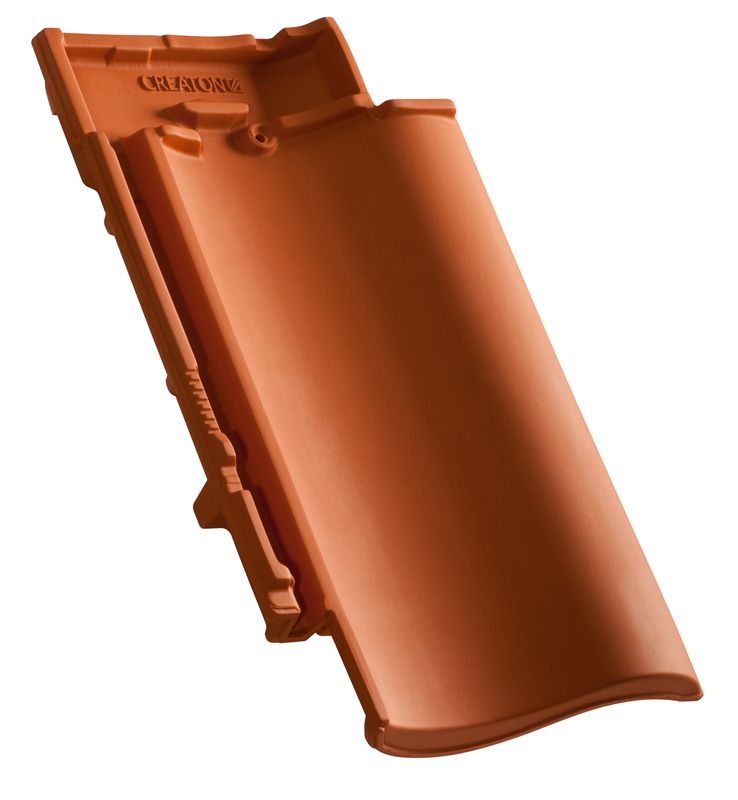

Tuile de rive MEL droite

Tuile de rive MEL droite

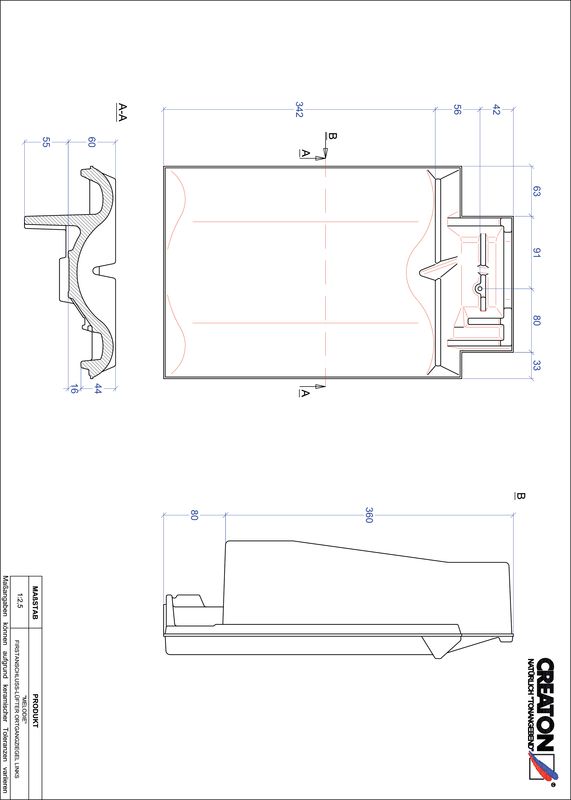

Tuile de rive MEL gauche

Tuile de rive MEL gauche

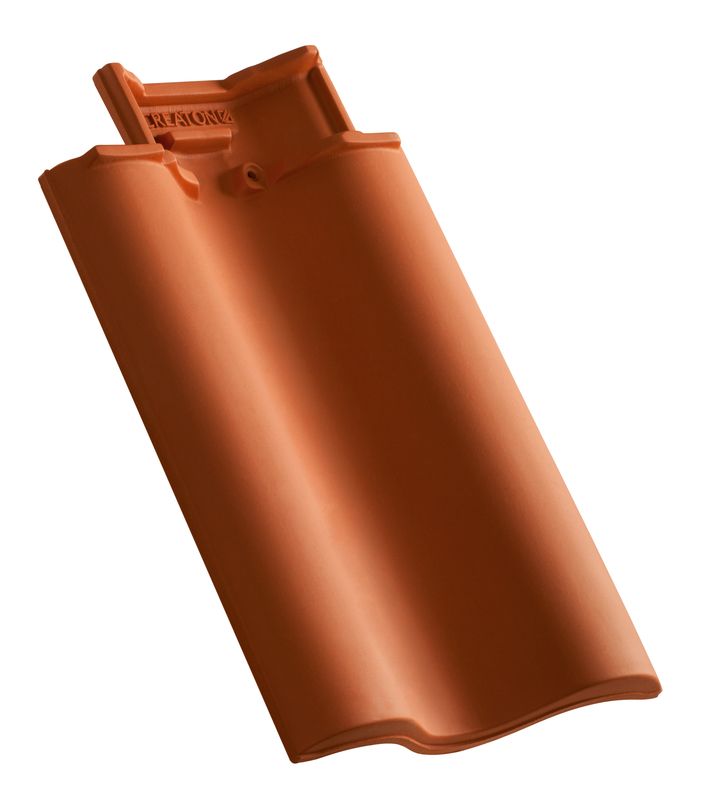

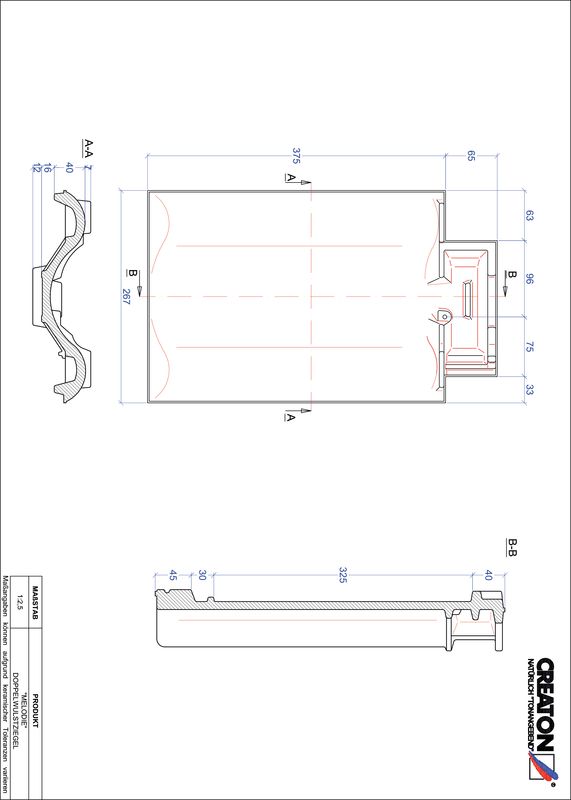

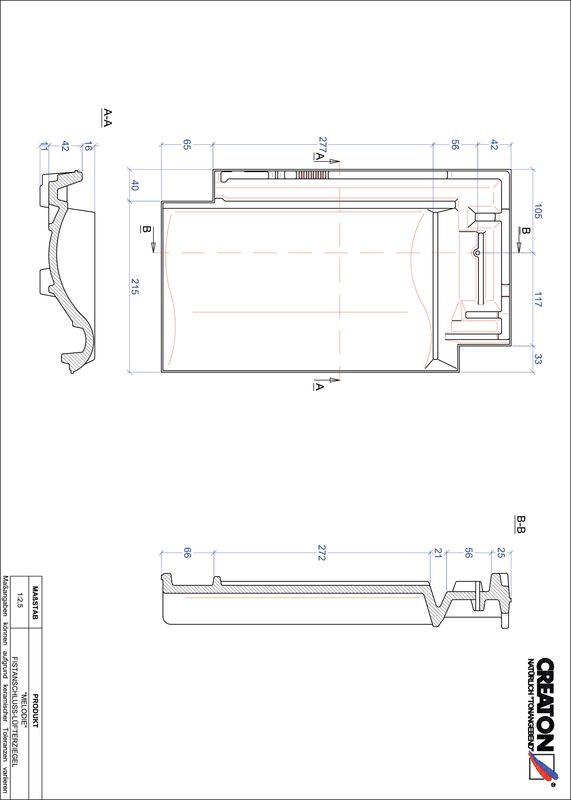

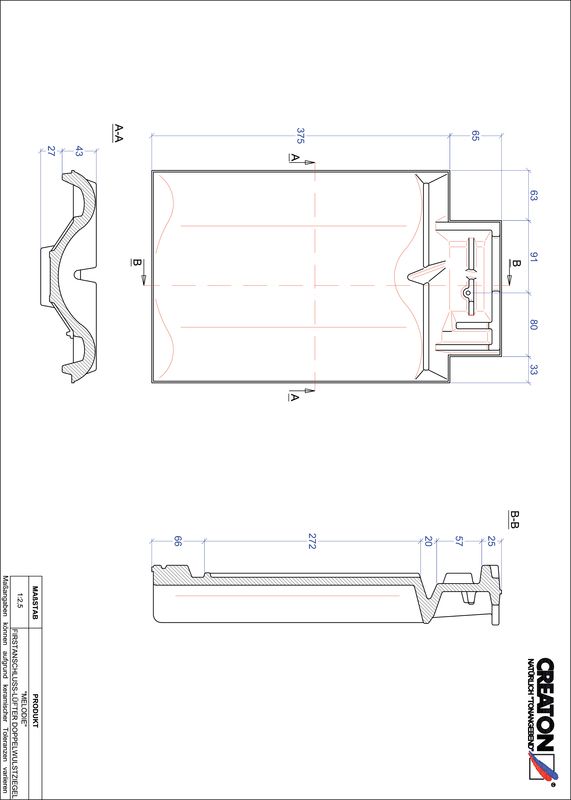

Tuile double bourrelet MEL

Tuile double bourrelet MEL

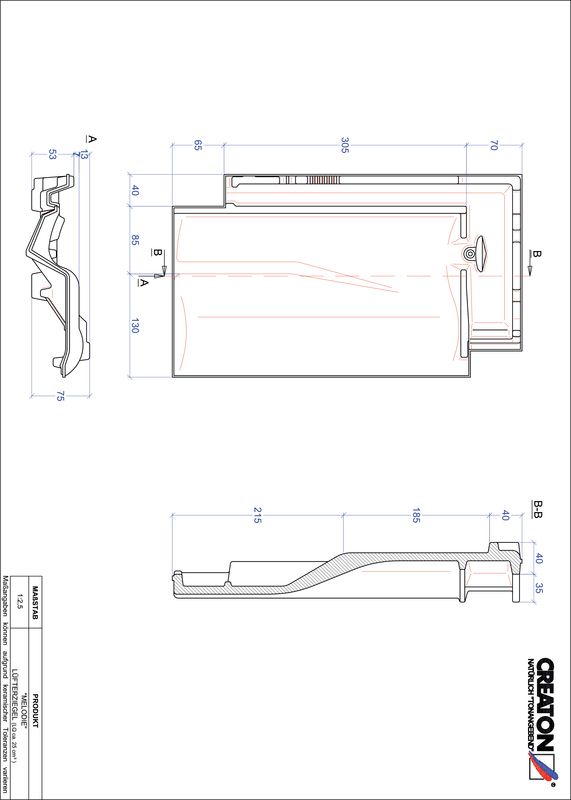

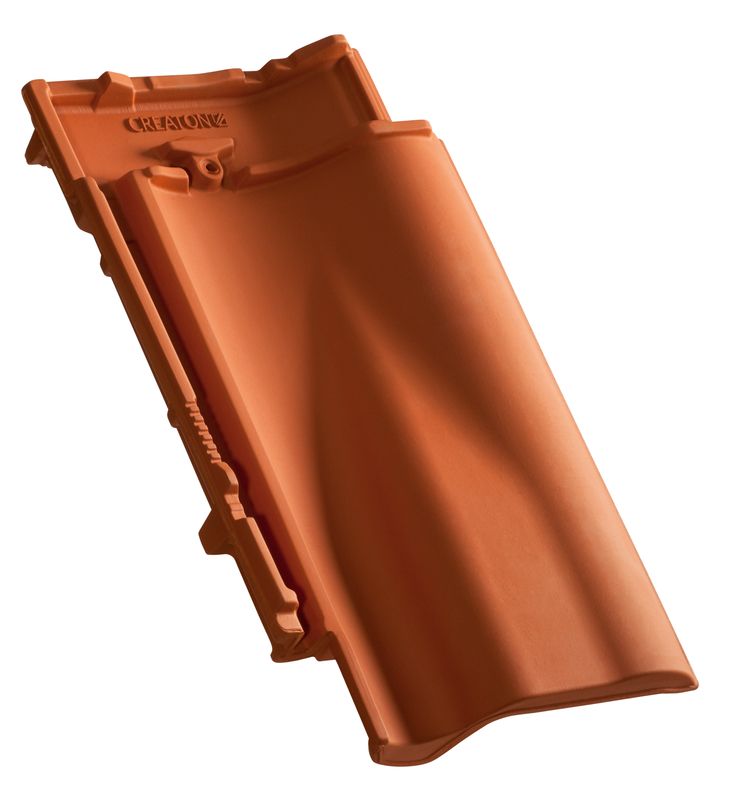

Chatière MEL

Chatière MEL

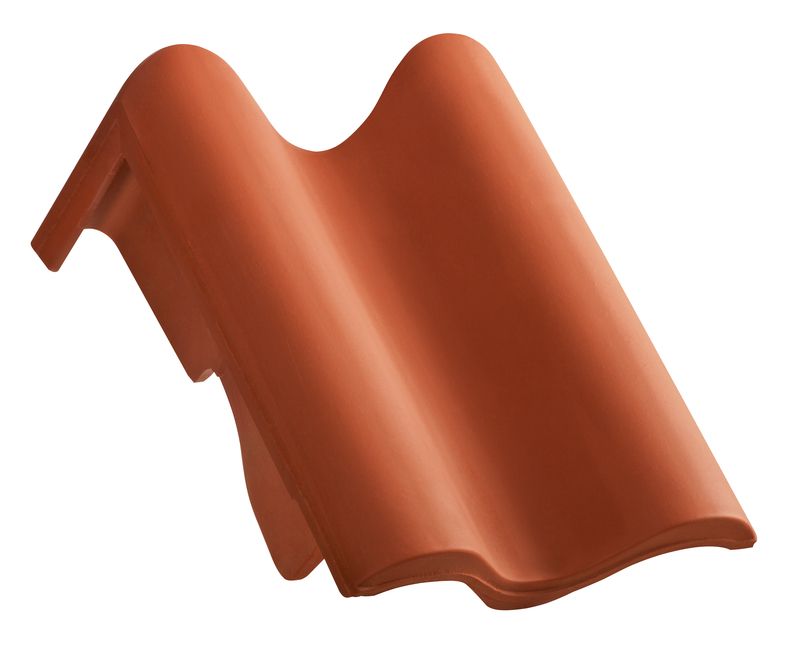

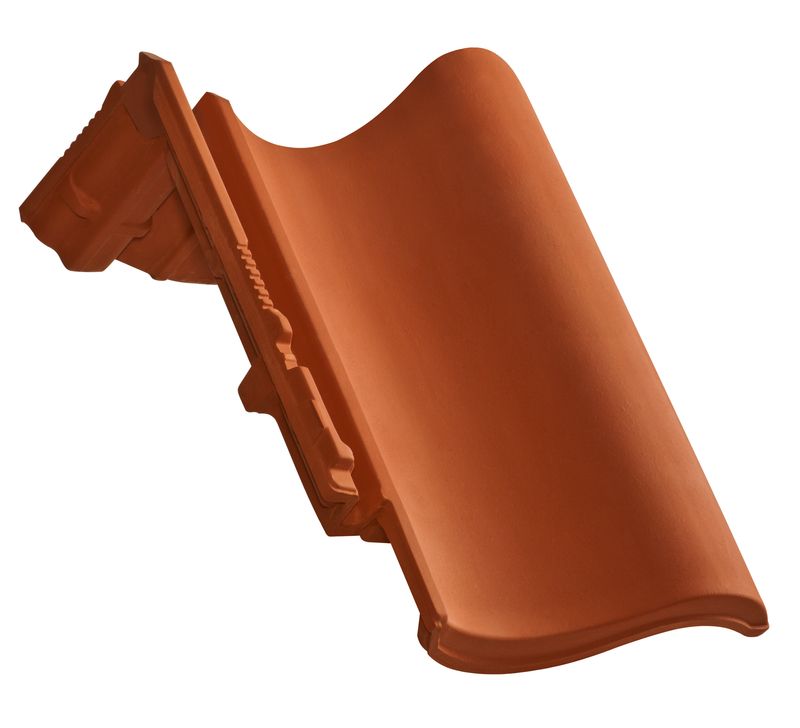

Tuile à appentis garnie standard MEL

Tuile à appentis garnie standard MEL

Tuile de rive à appentis garnie standard MEL droite

Tuile de rive à appentis garnie standard MEL droite

Tuile de rive à appentis garnie standard MEL gauche

Tuile de rive à appentis garnie standard MEL gauche

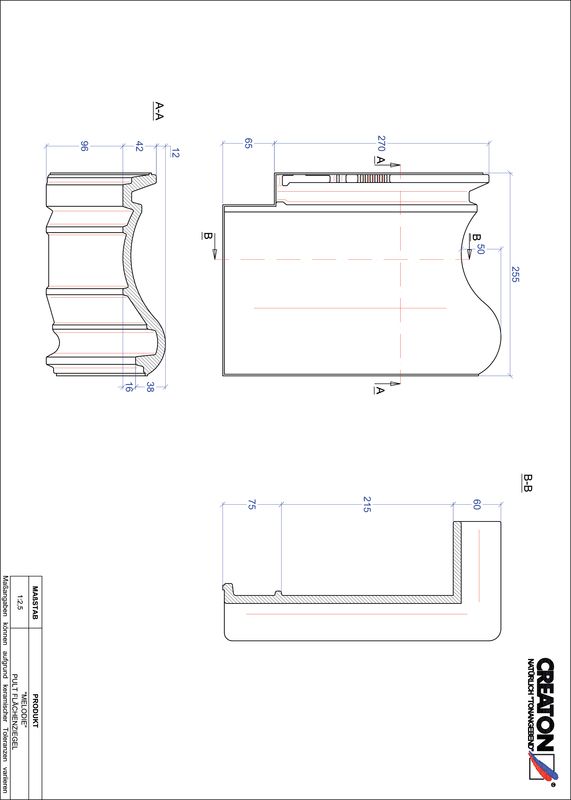

Tuile à appentis garnie dimensions spéciales MEL

Tuile à appentis garnie dimensions spéciales MEL

Tuile de rive à appentis garnie dimensions spéciales MEL droite

Tuile de rive à appentis garnie dimensions spéciales MEL droite

Tuile de rive à appentis garnie dimensions spéciales MEL gauche

Tuile de rive à appentis garnie dimensions spéciales MEL gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales MEL

Tuile pour mansarde/toiture en shed garnie dimensions spéciales MEL

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MEL droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MEL droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MEL gauche

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales MEL gauche

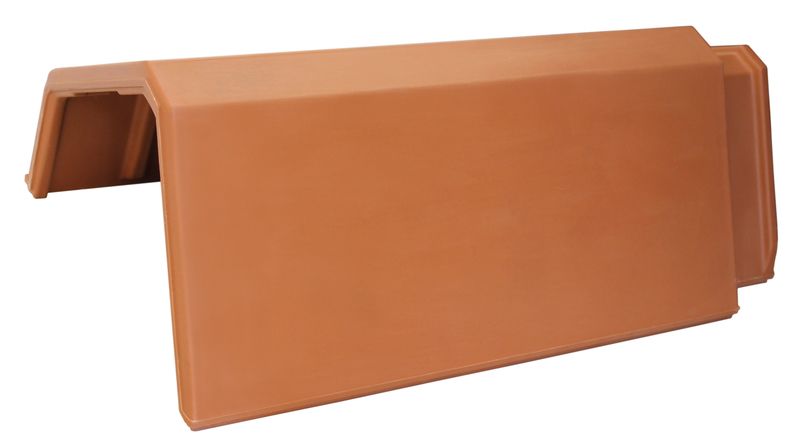

Tuile à appentis universelle PDZ WER

Tuile à appentis universelle PDZ WER

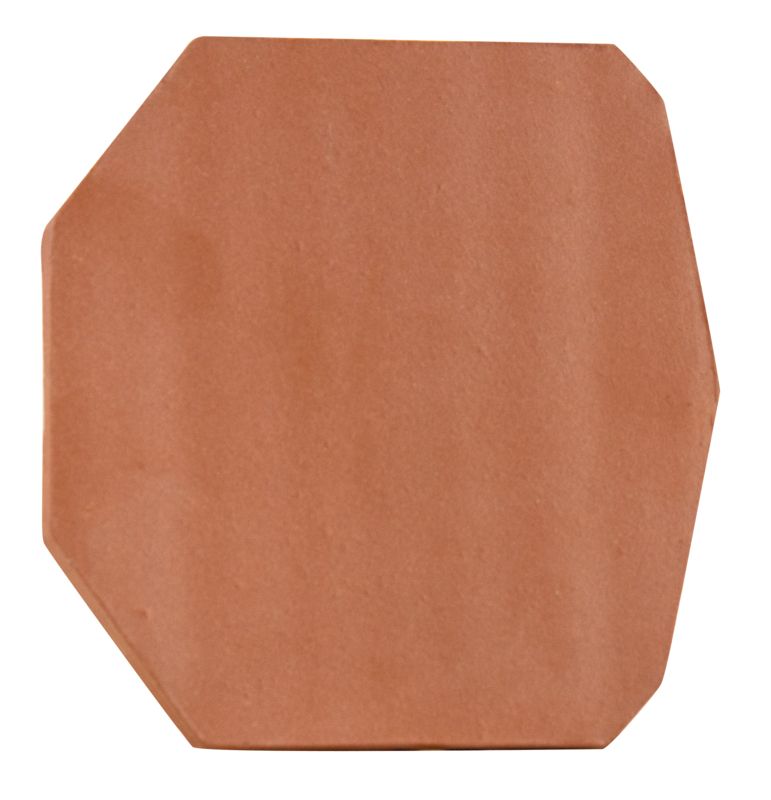

Chapeau de début et de fin à appentis universel PDZ WER

Chapeau de début et de fin à appentis universel PDZ WER

Crochet de faîtière en aluminium Tuile à appentis universelle

Crochet de faîtière en aluminium Tuile à appentis universelle

Gamme de pièces de ventilation et de pénétration

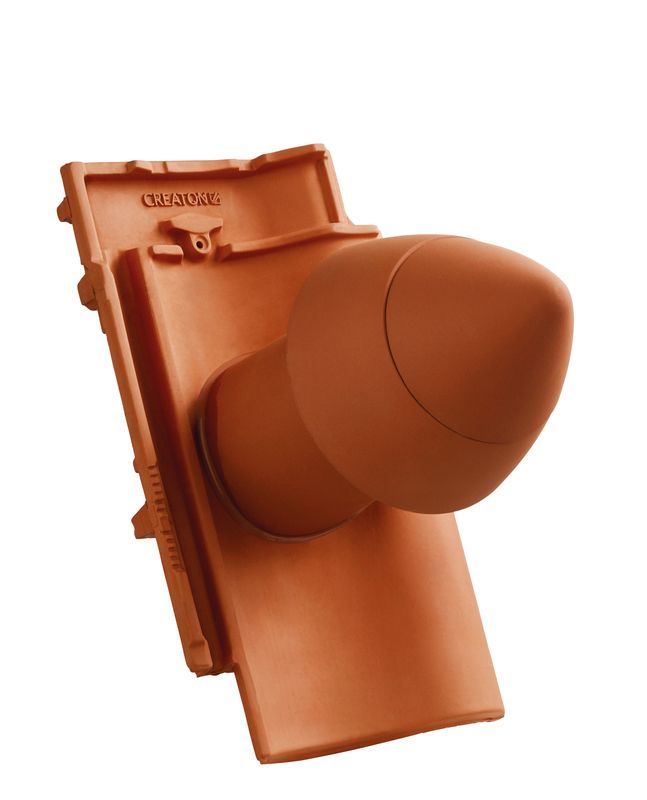

Cheminée d’aération SIGNUM MEL en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM MEL en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

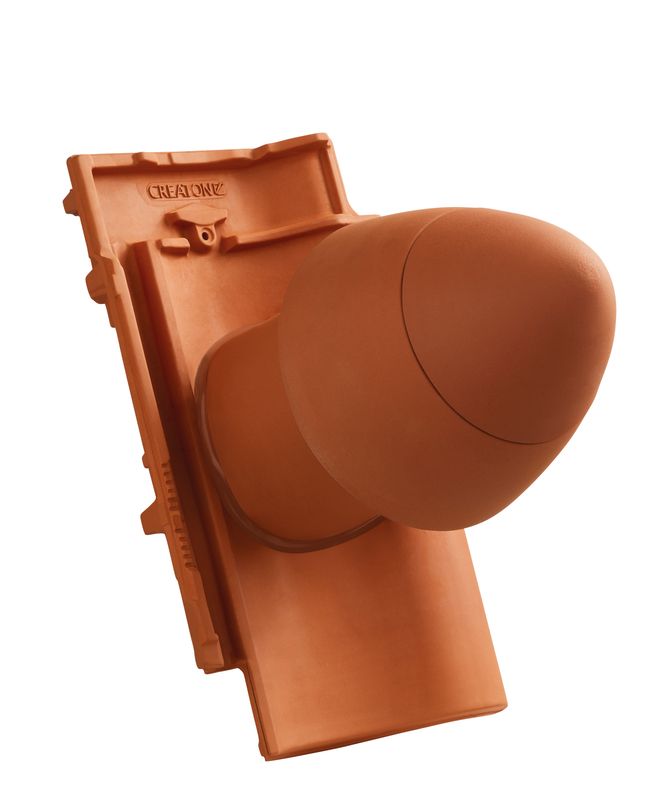

Cheminée d’aération SIGNUM MEL en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM MEL en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

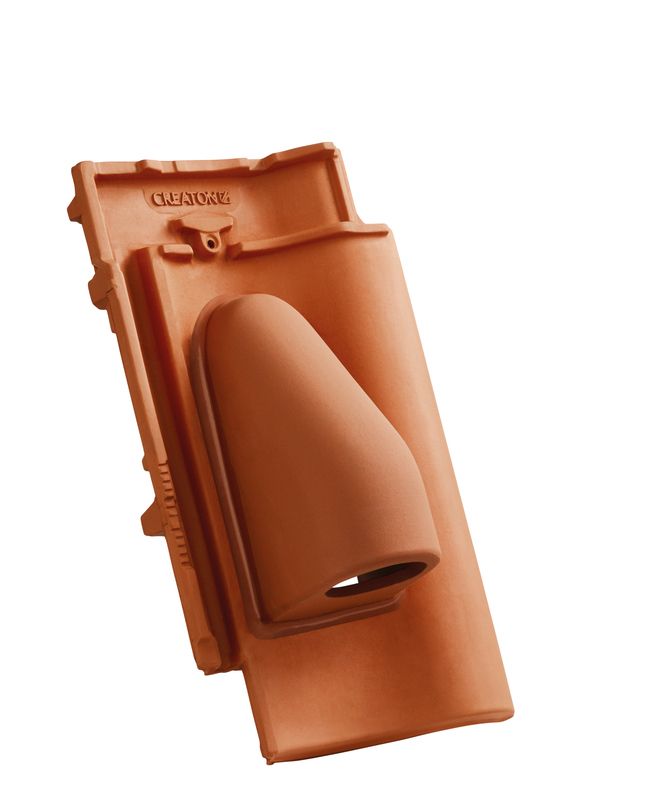

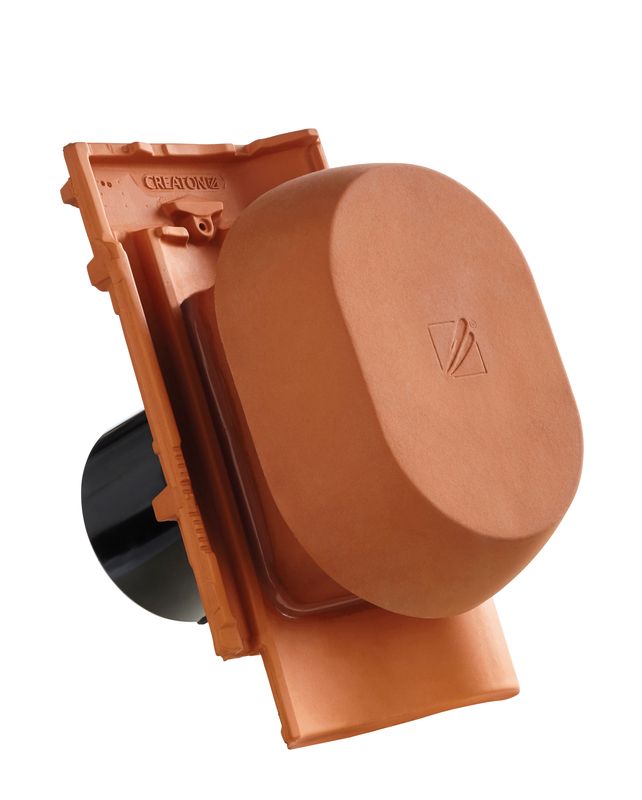

Ventilateur anti-buées SIGNUM MEL en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM MEL en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

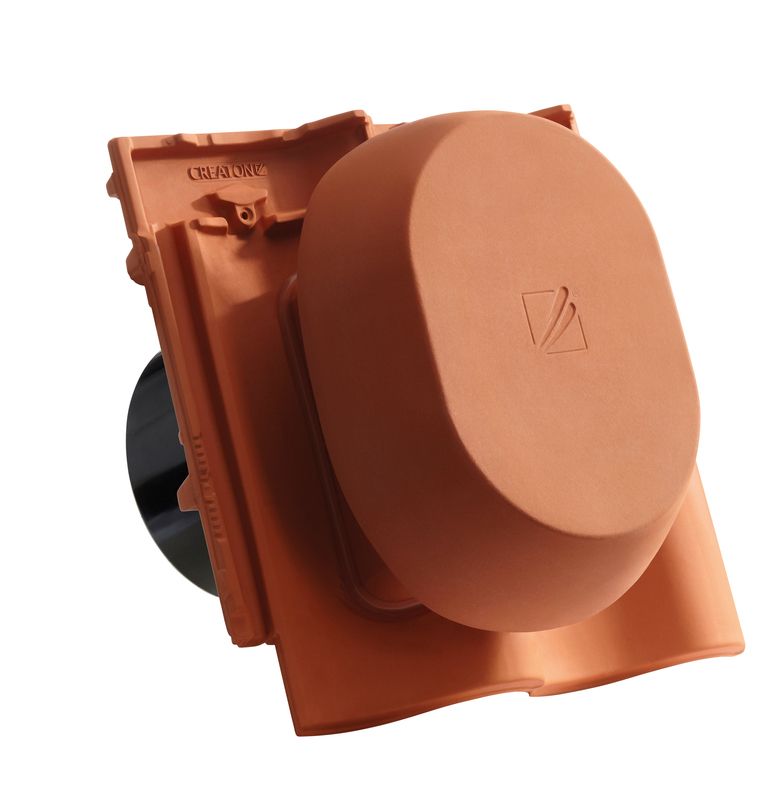

Ventilateur anti-buées SIGNUM MEL en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM MEL en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

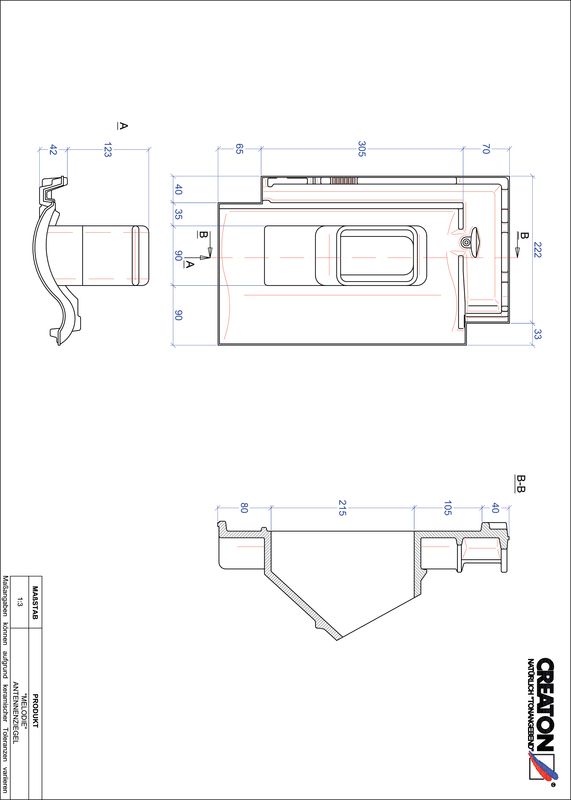

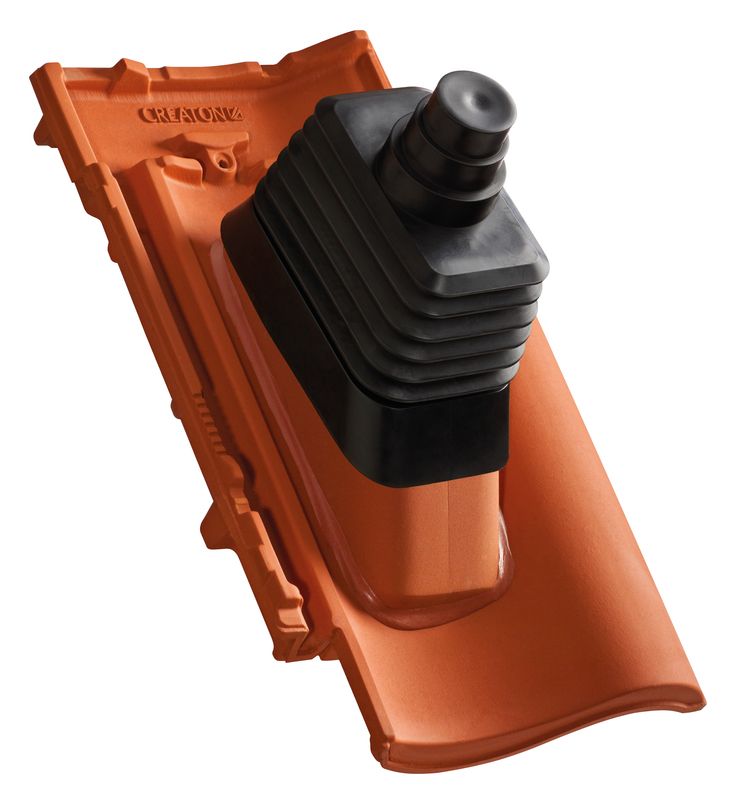

Passage d’antenne MEL

Passage d’antenne MEL

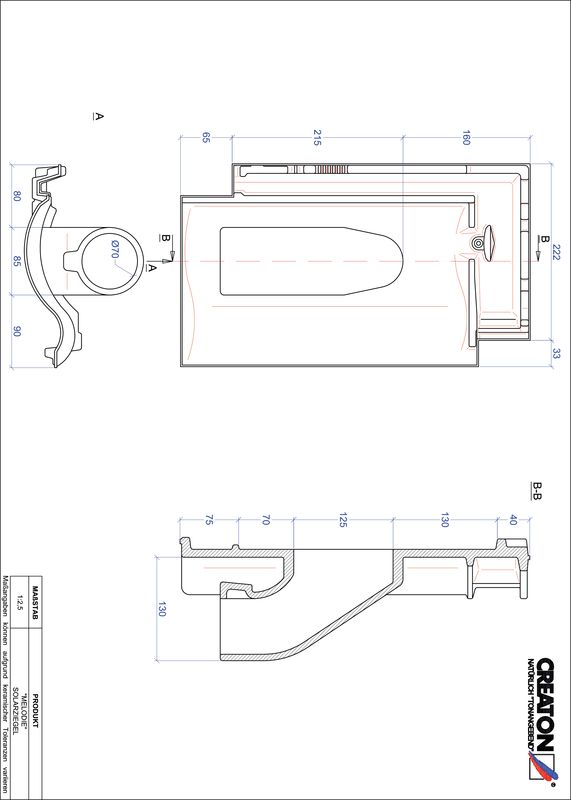

Tuile à douille solaire MEL

Tuile à douille solaire MEL

Tuyau flexible universel DN 160

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

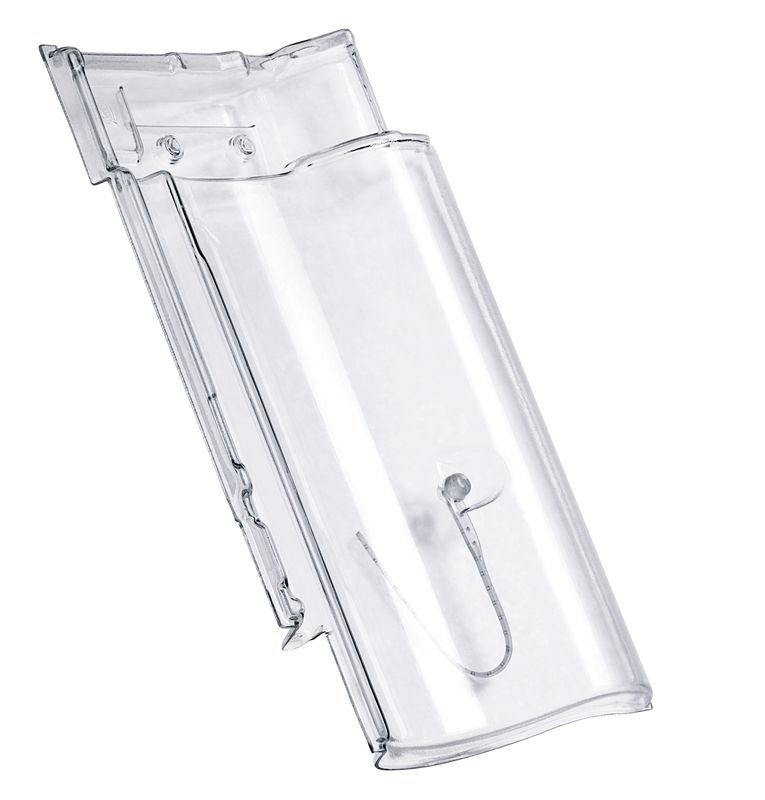

Tuile transparente MEL (verre acrylique)

Tuile transparente MEL (verre acrylique)

Crochet tempête en alu-zinc à attacher type H2 30x50 (MZ3, REG, MEL)

Crochet tempête en alu-zinc à attacher type H2 30x50 (MZ3, REG, MEL)

Crochet tempête en alu-zinc à attacher type H13 40x50 (PRE, TIT)/40x60 (MEL, MZ3, REG)

Crochet tempête en alu-zinc à attacher type H13 40x50 (PRE, TIT)/40x60 (MEL, MZ3, REG)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à enfoncer type N6 (MEL)

Crochet tempête en alu-zinc à enfoncer type N6 (MEL)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml WER

Peintures acryliques 250 ml WER

Gamme de tuiles faîtières et arêtières

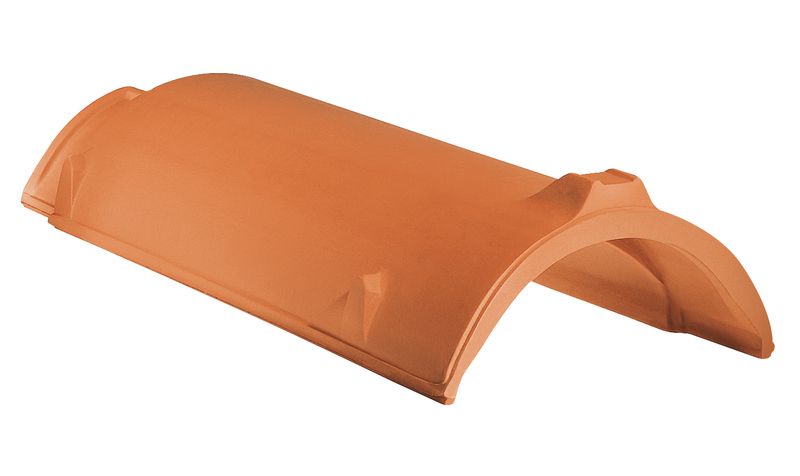

Tuile faîtière PZ WER (terre cuite)

Tuile faîtière PZ WER (terre cuite)

Fronton de début et de fin en céramique PZ WER (terre cuite)

Fronton de début et de fin en céramique PZ WER (terre cuite)

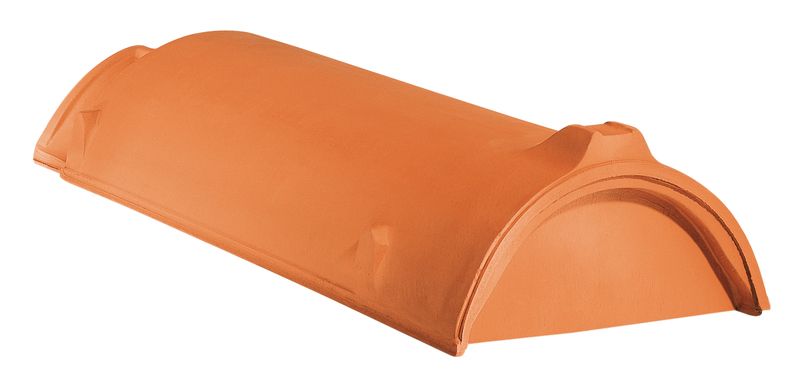

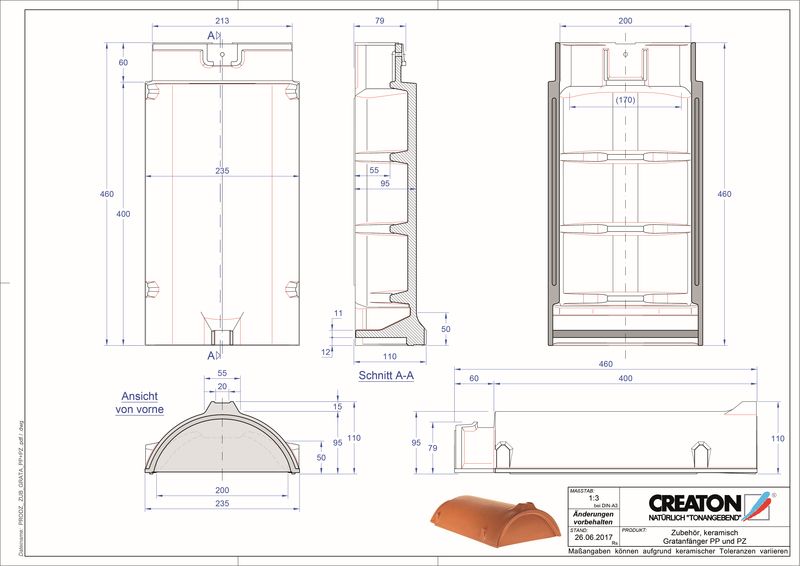

About d’arêtier en céramique PZ WER (terre cuite)

About d’arêtier en céramique PZ WER (terre cuite)

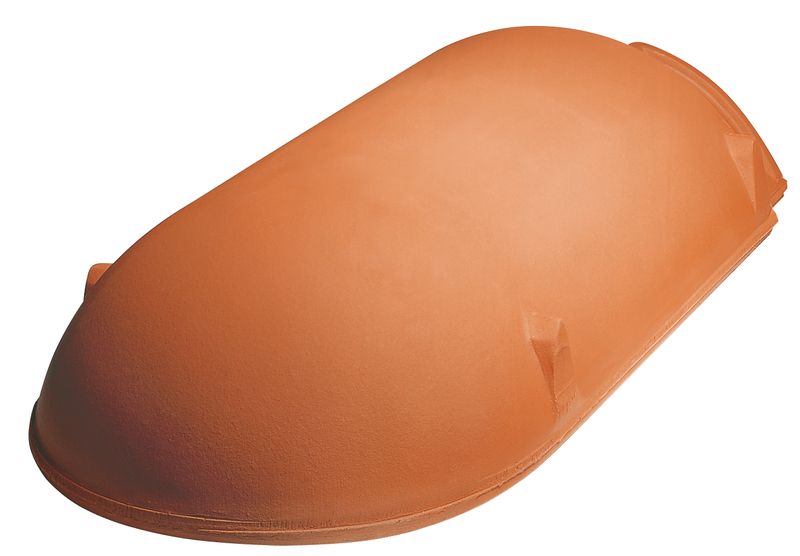

About d’arêtier en céramique à extrémité ronde PZ WER (terre cuite)

About d’arêtier en céramique à extrémité ronde PZ WER (terre cuite)

Crochet de faîtière en aluminium PZ WER

Crochet de faîtière en aluminium PZ WER

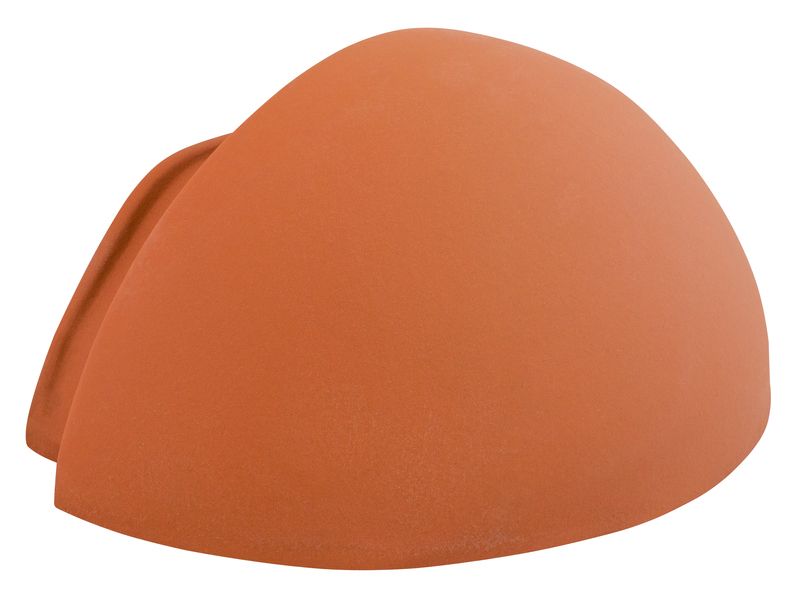

About d’arêtier en céramique à extrémité ronde PMoN WER (terre cuite)

About d’arêtier en céramique à extrémité ronde PMoN WER (terre cuite)

Fronton de faîtage en céramique avec patte conique PMoN WER (terre cuite)

Fronton de faîtage en céramique avec patte conique PMoN WER (terre cuite)

Fronton de fin en céramique avec patte conique PMoN WER (terre cuite)

Fronton de fin en céramique avec patte conique PMoN WER (terre cuite)

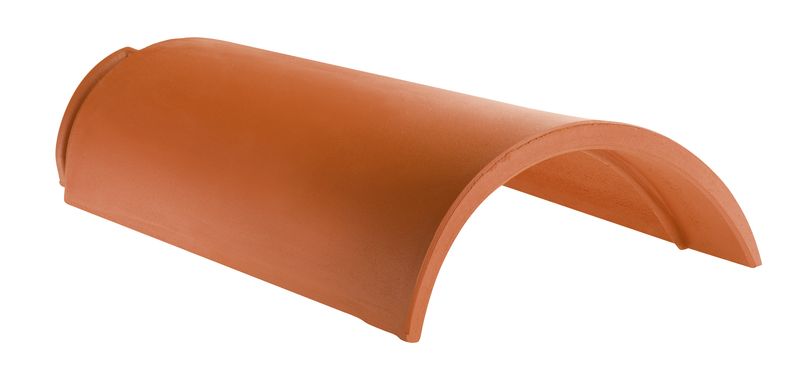

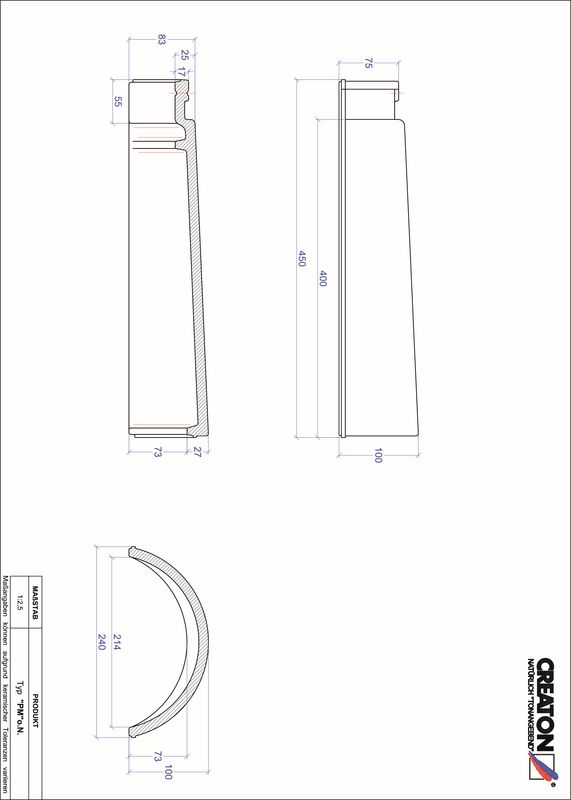

Tuile faîtière PMoN WER (terre cuite)

Tuile faîtière PMoN WER (terre cuite)

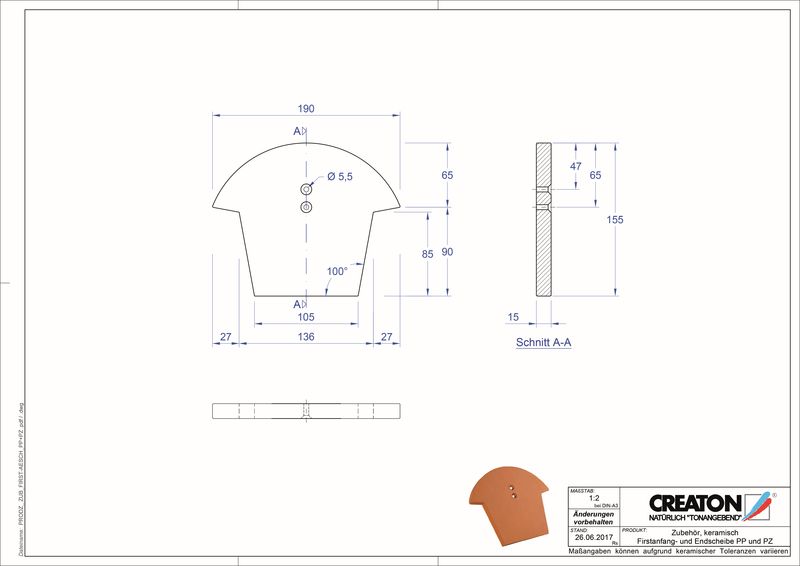

Fronton de début et de fin en céramique PMoN WER (terre cuite)

Fronton de début et de fin en céramique PMoN WER (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 4 PZ PMoN WER (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 4 PZ PMoN WER (terre cuite)

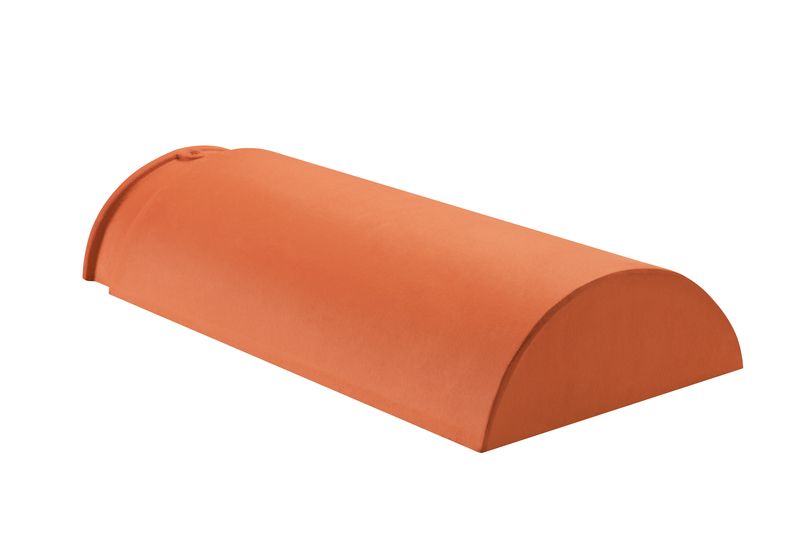

About d’arêtier en céramique PMoN WER (terre cuite)

About d’arêtier en céramique PMoN WER (terre cuite)

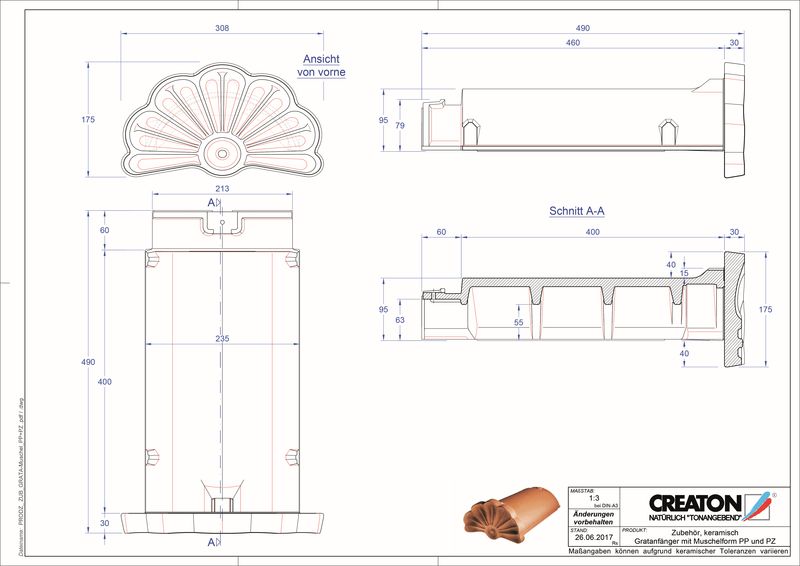

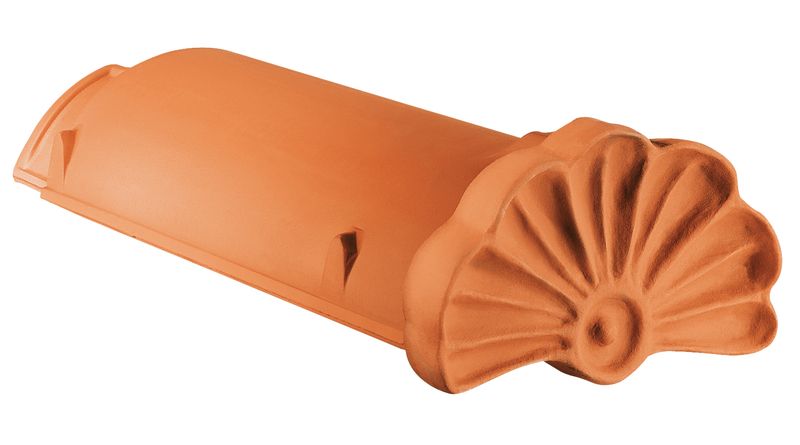

About d’arêtier en céramique à forme de coquille PZ WER (terre cuite)

About d’arêtier en céramique à forme de coquille PZ WER (terre cuite)

Crochet de faîtière FIRSTFIX inox PMoN WER

Crochet de faîtière FIRSTFIX inox PMoN WER

Crochet de faîtière FIRSTFIX inox PZ WER

Crochet de faîtière FIRSTFIX inox PZ WER

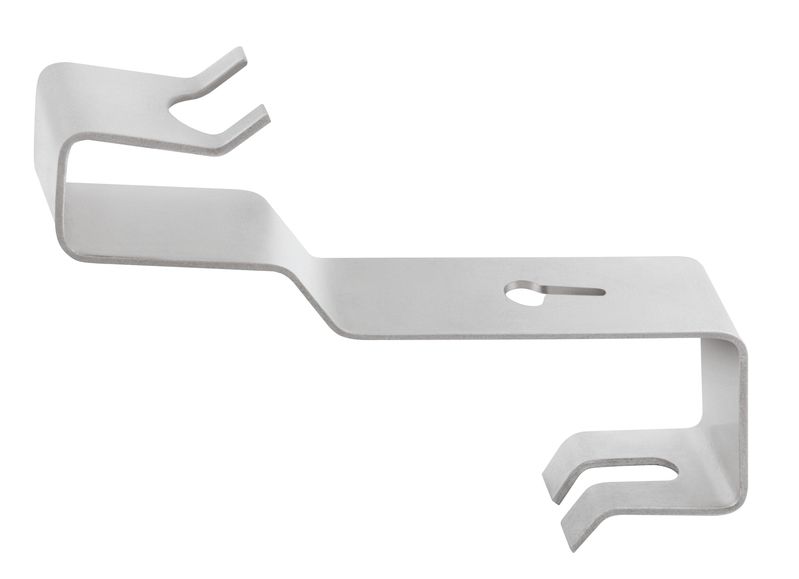

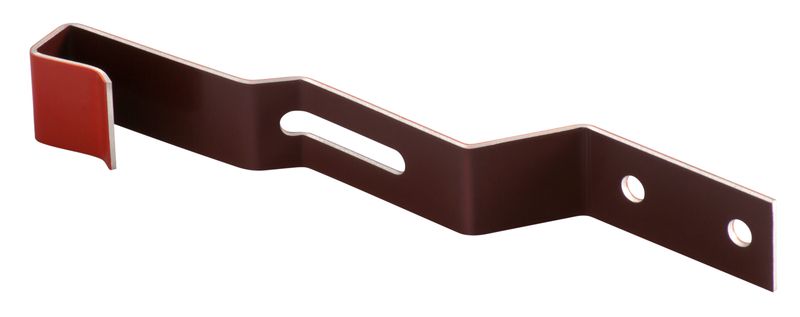

Crochet de faîtière en aluminium PMoN WER

Crochet de faîtière en aluminium PMoN WER

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Closoir souple pour faîtage et arêtier 390 PP

Rencontre 3 départs type W2 WER (terre cuite)

Rencontre 3 départs type W2 WER (terre cuite)

Rencontre 4 départs type W2 WER (terre cuite)

Rencontre 4 départs type W2 WER (terre cuite)

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

Support pour panneau solaire GRUEL standard (terre cuite)

Support pour panneau solaire GRUEL standard (terre cuite)

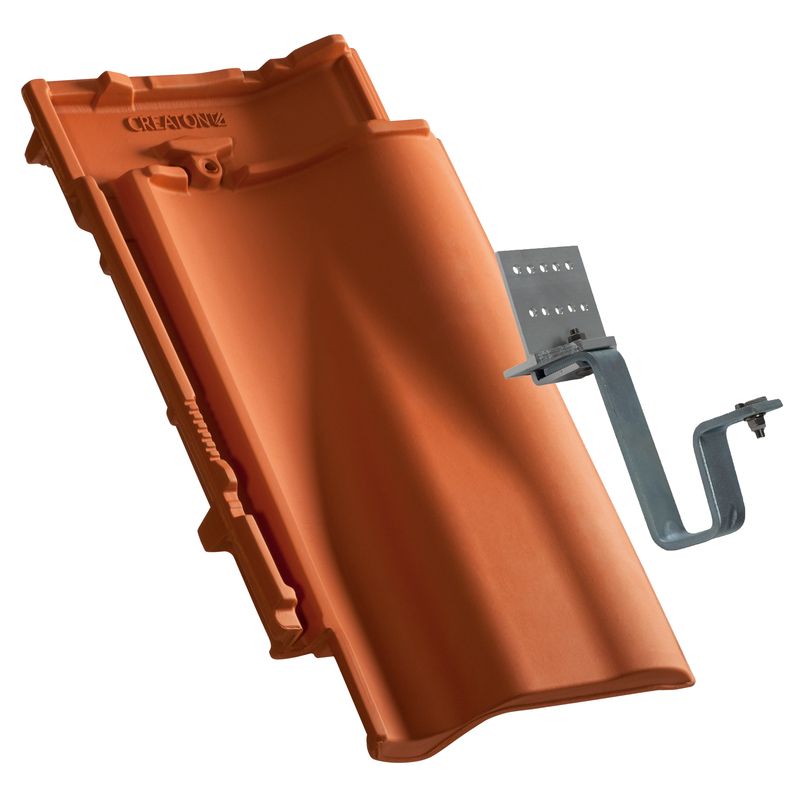

Kit de support pour système solaire pour tasseaux MEL

Kit de support pour système solaire pour tasseaux MEL

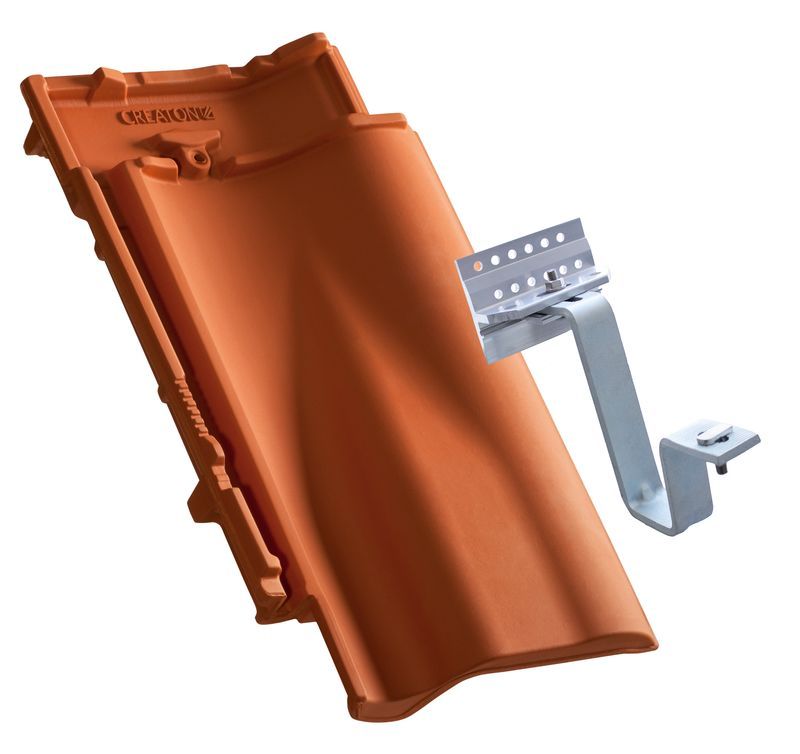

Kit de support pour système solaire pour chevrons MEL

Kit de support pour système solaire pour chevrons MEL

Support du tuyau de retenue de neige en montagne

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm
