MELODIE (OVH)

Golvende charme op het dak

De mooi golvende S-vorm van de MELODIE (OVH) dakpan benadrukt het traditionele karakter van je dak. MELODIE dakpannen worden pas sinds 2012 geproduceerd, met de modernste technieken. De diepe sluitingen garanderen een absolute regendichtheid. En dankzij hun uiterst gladde oppervlak en vormvastheid bewaren ze jarenlang hun mooie, golvende esthetiek.

voordelen

Stijl: landelijk en rustiek
Gegolfde dakpan, type holle pan (OVH)
Hoog verschuifbereik en installatiegemak: ideaal voor renovatie én nieuwbouw
Enorme flexibiliteit van 13,7 tot 15,3 stuks/m²
Diepgeprofileerde dubbele kop- en zijsluitingen voor optimale waterafvoer
Krasbestendig oppervlak

Technische gegevens

Afmetingen (l x b - mm)	440 x 255
Gewicht per dakpan (kg)	3,2
Minimum dakhelling (x°) *	12°
Dekbreedte (mm)	208 - 210
Latafstand (mm)	314 - 347
Aantal pannen/m² (stuks)	13,7 - 15,3
Gewicht/m² (kg)	44 - 48
Profielhoogte (mm)	70

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

Technische tekeningen

LAF/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/noklat boven vorst-/nokas

Dakhelling	Afstand L in mm voor vorst/nok PZ	Vorst- of noklat hoogte in mm voor vorst/nok PZ
12°	75	120
15°	75	120
20°	75	110
25°	65	105
30°	65	95
35°	55	90
40°	55	80
45°	45	75
50°	45	70
55°	45	65

Accessoires

MEL gevelpan rechts

MEL gevelpan links

MEL dubbele welpan

MEL ventilatiepan

MEL shedpan op maat

MEL shedgevelpan rechts op maat

MEL shedgevelpan links op maat

MEL shedpan op maat

MEL shedgevelpan rechts op maat

MEL shedgevelpan links op maat

MEL knikpan op maat

MEL knikgevelpan rechts op maat

MEL knikgevelpan links op maat

WER universal shed roof tile PDZ

WER universal shed roof starter and termination plate PDZ

Ridge clip aluminium universal shed roof tile

Productgamma voor ventilatie en doorvoer

MEL SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

MEL SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

MEL SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

MEL SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

MEL antenneset

MEL solar set

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Productgamma voor dakafwerking en de beste bescherming

MEL acryl lichtpan

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (MEL, VIS)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (MEL) and 40/50 battens (BAL, PRE)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Panhaak (RAP, MEL, GAL)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

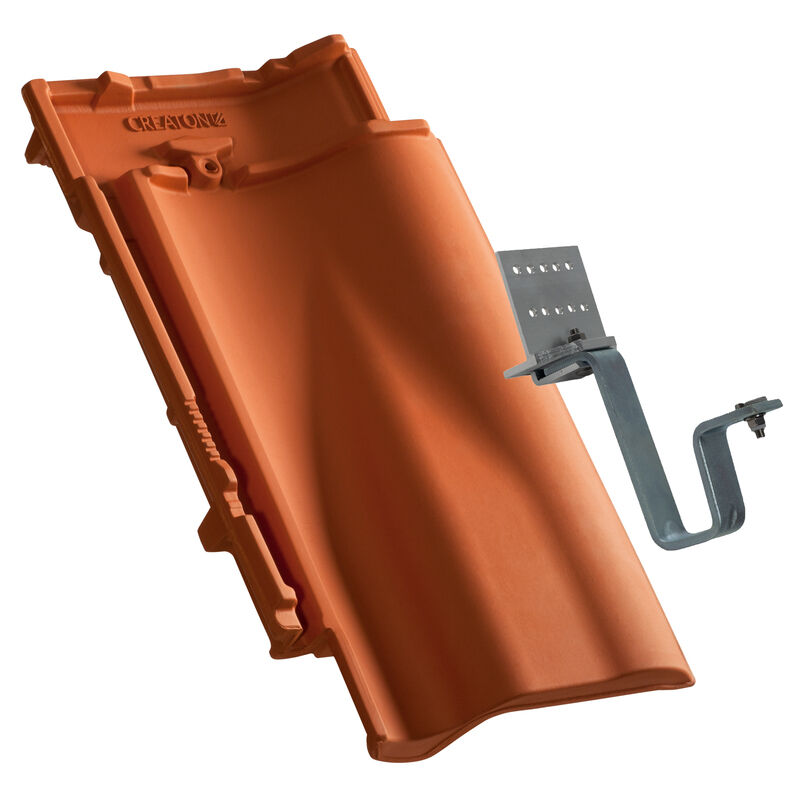

Solar element bracket GRUEL standard (clay)

MEL solar system bracket kit for plank installation

MEL solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Roof ladder

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Downloads

Documenten

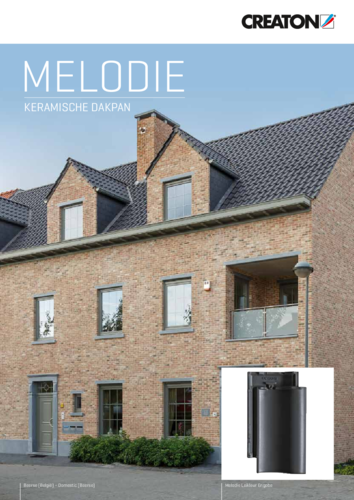

Productfiche MELODIE (OVH)
Toepassingsrichtlijn MELODIE (OVH)
Bestektekst MELODIE
CAD
Product CAD file MELODIE antenne set ANTENNE
pdf | 60 kB
dwg | 102 kB
jpeg | 49 kB
Product CAD file MELODIE dubbele welpan DWZ
pdf | 60 kB
dwg | 60 kB
jpeg | 48 kB
Product CAD file MELODIE ridge connection ventilating double roll tile FALDWZ
pdf | 64 kB
dwg | 94 kB
jpeg | 49 kB
Product CAD file MELODIE ridge connection ventilator verge left FALOGL
pdf | 61 kB
dwg | 92 kB
jpeg | 48 kB
Product CAD file MELODIE ridge connection ventilating tile FALZ
pdf | 64 kB
dwg | 102 kB
jpeg | 50 kB
Product CAD file MELODIE pan FLA
pdf | 68 kB
dwg | 122 kB
jpeg | 64 kB
Product CAD file MELODIE base, aluminium GRUNDALU
pdf | 50 kB
dwg | 103 kB
jpeg | 47 kB
Product CAD file MELODIE ventilatiepan LUEFTZ
pdf | 62 kB
dwg | 103 kB
jpeg | 50 kB
Product CAD file MELODIE gevelpan links OGL
pdf | 59 kB
dwg | 93 kB
jpeg | 47 kB
Product CAD file MELODIE gevelpan rechts OGR
pdf | 59 kB
dwg | 99 kB
jpeg | 47 kB
Product CAD file MELODIE shed roof tile field PULTFLA
pdf | 56 kB
dwg | 91 kB
jpeg | 46 kB
Product CAD file MELODIE Solar set SOLAR
pdf | 64 kB
dwg | 100 kB
jpeg | 53 kB
Product CAD file RIDGE accessory range FIRST-PMON
pdf | 53 kB
dwg | 80 kB
jpeg | 33 kB
Product CAD file RIDGE accessory range FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 34 kB
Product CAD file RIDGE accessory range FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 37 kB
Product CAD file RIDGE accessory range GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 60 kB
Product CAD file RIDGE accessory range GRATAMUSCH-PP-PZ
pdf | 243 kB
dwg | 181 kB
jpeg | 59 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

MELODIE (OVH)

voordelen

Technische gegevens

Technische tekeningen

Technische tekening MELODIE DQF DQF

Technische tekening MELODIE OBL OBL

Technische tekening MELODIE OBR OBR

Drawing MELODIE verge left with verge sheet metal and double roll ODL

Drawing MELODIE verge right with verge sheet metal and field tile OFR

Technische tekening MELODIE PDA PDA

Technische tekening MELODIE WMF WMF

Drawing MELODIE general view GES

Technische tekening MELODIE LAF LAF

Drawing ridge and hip tile product range PZ-Firstziegel

Drawing ridge and hip tile product range PZ-Firstziegel-Perspektive

LAF/FLA waarden

Dakhelling

Afstand L in mmvoor vorst/nok PZ
