TERRA OPTIMA

Pour une toiture presque plate

Les tuiles en terre cuite TERRA OPTIMA impressionnent par leur simplicité et leur fonctionnalité. La forme de la tuile est déterminée par son rebord plat parallèle sur toute sa hauteur se prolongeant par une surface de tuile légèrement creusée. Son emboîtement supérieur particulier lui permet d’avoir un grand recouvrement variable de 50 mm.

Avantages

  • Style: rustique et champêtre
  • Tuile très légèrement ondulée
  • Une architecture polyvalente
  • Zone de décalage haute et pose facile
  • Grande solidité, résistance au gel et faible absorption d'humidité
  • Surface résistante aux éraflures
rouge naturel
rouge naturel
NUANCE rouge cuivre engobé
NUANCE rouge cuivre engobé
NUANCE rouge lie-de-vin engobé
NUANCE rouge lie-de-vin engobé
NUANCE anthracite engobé
NUANCE anthracite engobé
FINESSE noir vernissé
FINESSE noir vernissé

Caractéristiques techniques

Dimensions (h x l - mm)444 x 262
Poids de la tuile (kg)3,3
Pente min. du toit (x°)16° *
Recouvrement (mm)221 - 224
Entraxe des lattes (mm)350 - 380 **
Nombre des tuiles/m² (pièces)11,9 - 13,8
Poids/m² (kg)39 - 46
Hauteur du profil (mm)32

* Avec sous-toiture CREATON

** Distance des lattes à partir de 330 mm possible : pour des distances des lattes entre 330 et 350 mm les parties débordantes des tuiles de rive à découper à hauteur des entailles prévues à cet effet.

Dessins techniques

Dessin OPTIMA section transversale de toit DQF
Dessin OPTIMA section transversale de toit DQF
Dessin OPTIMA tuile de rive gauche avec volige OBL
Dessin OPTIMA tuile de rive gauche avec volige OBL
Dessin OPTIMA tuile de rive droite avec volige OBR
Dessin OPTIMA tuile de rive droite avec volige OBR
Dessin OPTIMA rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin OPTIMA rive gauche avec bande de rive et tuile double bourrelet ODL
Dessin OPTIMA rive droite avec bande de rive et tuile de couverture OFR
Dessin OPTIMA rive droite avec bande de rive et tuile de couverture OFR
Dessin OPTIMA modèle pour toit en appentis PDA
Dessin OPTIMA modèle pour toit en appentis PDA
Dessin OPTIMA raccord au mur haut avec tuile sous-faîtière/chatière WMF
Dessin OPTIMA raccord au mur haut avec tuile sous-faîtière/chatière WMF

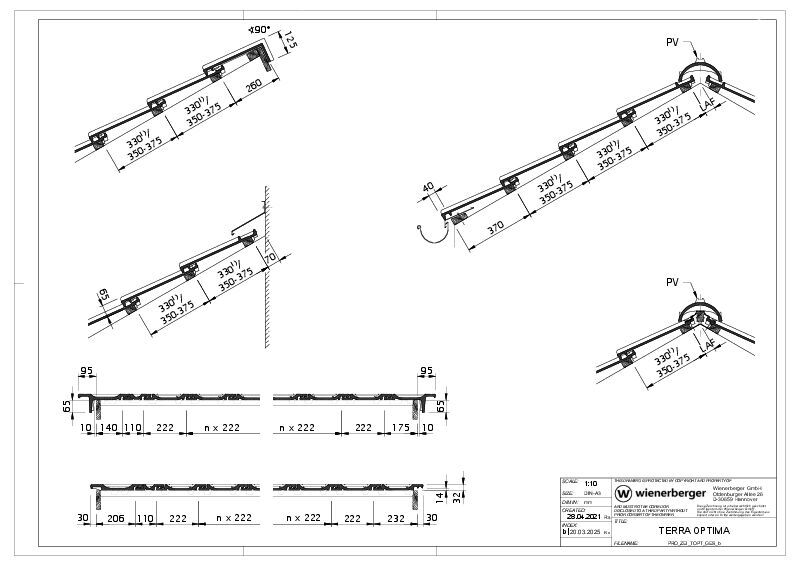

Drawing TERRA OPTIMA general view GES
Drawing TERRA OPTIMA general view GES
Dessin OPTIMA écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF
Dessin OPTIMA écartement entre les liteaux par rapport au sommet du faîte, écartement des lattes de faîtage LAF
Dessin gamme de tuiles faîtières et arêtières PV-Firstziegel
Dessin gamme de tuiles faîtières et arêtières PV-Firstziegel
Dessin gamme de tuiles faîtières et arêtières PV-Firstziegel-Perspektive
Dessin gamme de tuiles faîtières et arêtières PV-Firstziegel-Perspektive

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

PenteDistance L en mm pour faîtière Hauteur liteau de faîte H en mm pour faîtière
 PHPVPHPV
16°60609090
20°55608080
25°50607575
30°45557065
35°45557065
40°40455550
45°35455045

Gamme d’accessoires

Demi-tuile OPT

Demi-tuile OPT

Tuile de rive OPT droite

Tuile de rive OPT droite

Tuile de rive OPT gauche

Tuile de rive OPT gauche

Tuile double bourrelet OPT

Tuile double bourrelet OPT

Chatière OPT

Chatière OPT

Tuile à appentis garnie standard OPT

Tuile à appentis garnie standard OPT

Tuile de rive à appentis garnie standard OPT droite

Tuile de rive à appentis garnie standard OPT droite

Tuile de rive à appentis garnie standard OPT gauche

Tuile de rive à appentis garnie standard OPT gauche

Tuile à appentis garnie dimensions spéciales OPT

Tuile à appentis garnie dimensions spéciales OPT

Tuile de rive à appentis garnie dimensions spéciales OPT droite

Tuile de rive à appentis garnie dimensions spéciales OPT droite

Tuile de rive à appentis garnie dimensions spéciales OPT gauche

Tuile de rive à appentis garnie dimensions spéciales OPT gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales OPT

Tuile pour mansarde/toiture en shed garnie dimensions spéciales OPT

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales OPT droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales OPT droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales OPT gauche

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales OPT gauche

Gamme de pièces de ventilation et de pénétration

Cheminée d’aération SIGNUM OPT en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM OPT en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM OPT en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM OPT en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM OPT en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM OPT en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM OPT en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM OPT en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Passage d’antenne OPT

Passage d’antenne OPT

Tuile à douille solaire OPT

Tuile à douille solaire OPT

Tuyau flexible universel DN 160

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente OPT (verre acrylique)

Tuile transparente OPT (verre acrylique)

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG)/40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à attacher type H15 40x50 (DOM, HAR, OPT, VIS)/40x60 (RAT)

Crochet tempête en alu-zinc à enfoncer type N3 (HAR, MZ3 KLA, OPT)

Crochet tempête en alu-zinc à enfoncer type N3 (HAR, MZ3 KLA, OPT)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml HÖN

Peintures acryliques 250 ml HÖN

Gamme de tuiles faîtières et arêtières

Tuile faîtière PH HÖN (terre cuite)

Tuile faîtière PH HÖN (terre cuite)

Tuile faîtière PV HÖN (terre cuite)

Tuile faîtière PV HÖN (terre cuite)

Fronton de début et de fin en céramique PV HÖN (terre cuite)

Fronton de début et de fin en céramique PV HÖN (terre cuite)

About d’arêtier en céramique PH HÖN (terre cuite)

About d’arêtier en céramique PH HÖN (terre cuite)

About d’arêtier en céramique PV HÖN (terre cuite)

About d’arêtier en céramique PV HÖN (terre cuite)

About d’arêtier en céramique à extrémité ronde PH HÖN (terre cuite)

About d’arêtier en céramique à extrémité ronde PH HÖN (terre cuite)

Crochet de faîtière en aluminium PH HÖN

Crochet de faîtière en aluminium PH HÖN

Crochet de faîtière en aluminium PV HÖN

Crochet de faîtière en aluminium PV HÖN

Tuile faîtière conique PKH HÖN (terre cuite)

Tuile faîtière conique PKH HÖN (terre cuite)

Fronton de début et de fin en céramique PH HÖN (terre cuite)

Fronton de début et de fin en céramique PH HÖN (terre cuite)

Fronton de début et de fin en avec coquille PH HÖN (terre cuite)

Fronton de début et de fin en avec coquille PH HÖN (terre cuite)

Fronton de faîtage en céramique avec patte conique PKH HÖN (terre cuite)

Fronton de faîtage en céramique avec patte conique PKH HÖN (terre cuite)

Fronton de fin en céramique avec patte conique PKH HÖN (terre cuite)

Fronton de fin en céramique avec patte conique PKH HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 4 PV HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 4 PV HÖN (terre cuite)

Crochet de faîtière en aluminium PKH HÖN

Crochet de faîtière en aluminium PKH HÖN

Crochet de faîtière FIRSTFIX inox PKH HÖN

Crochet de faîtière FIRSTFIX inox PKH HÖN

Crochet de faîtière FIRSTFIX inox PH HÖN

Crochet de faîtière FIRSTFIX inox PH HÖN

Crochet de faîtière FIRSTFIX inox PV HÖN

Crochet de faîtière FIRSTFIX inox PV HÖN

Écusson fonctionnel de début et de fin en céramique type 1 PH HÖN (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 1 PH HÖN (terre cuite)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Closoir souple pour faîtage et arêtier 390 PP

Fronton de fin en céramique sans patte conique PKH HÖN (terre cuite)

Fronton de fin en céramique sans patte conique PKH HÖN (terre cuite)

Fronton de faîtage en céramique sans patte conique PKH HÖN (terre cuite)

Fronton de faîtage en céramique sans patte conique PKH HÖN (terre cuite)

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 3 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Rencontre 4 départs type W2 HÖN (terre cuite)

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

Élément de base en aluminium OPT

Élément de base en aluminium OPT

Support pour panneau solaire GRUEL standard (terre cuite)

Support pour panneau solaire GRUEL standard (terre cuite)

Kit de support pour système solaire pour tasseaux OPT

Kit de support pour système solaire pour tasseaux OPT

Kit de support pour système solaire pour chevrons OPT

Kit de support pour système solaire pour chevrons OPT

Support du tuyau de retenue de neige en montagne

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Téléchargements
