FUTURA

La tuile en terre cuite très avancée

Cette tuile tient compte des derniers enseignements acquis dans les rechercers sur la statique, l'écoulement des eaux et les mouvements de l'aire et des vents. Cette tuile peut être placée sur des pentes très faibles et résistente pendant des décennies aux intempéries.

Avantages

Style : rustique et champêtre
Tuile ondulée
Résiste à de puissantes bourrasques et aux mauvaises conditions
Zone de décalage haute et pose facile

Caractéristiques techniques

Dimensions (h x l - mm)	482 x 300
Poids de la tuile (kg)	3,8
Pente min. du toit* (x°)	10°
Recouvrement (mm)	234 - 239
Entraxe des lattes (mm)	360 - 388
Nombre des tuiles/m² (pièces)	10,8 - 11,9
Poids/m² (kg)	41 - 45
Hauteur du profil (mm)	60

* Avec sous-toiture CREATON.

Dessins techniques

LAF/FLA valeurs

Détermination de la position du liteau supérieur jusqu'a l'axe de faîte et de la hauteur de l'axe de faîte (tenant compte d’une hauteur de 30 mm de la latte à panne)

Pente	Distance L en mm pour faîtière PF	Hauteur liteau de faîte H en mm pour faîtière PF
10	105	110
15	105	110
20	105	100
25	100	90
30	95	75
35	95	65
40	90	60
45	90	650
50	90	40
55	90	30

Gamme d’accessoires

Demi-tuile FUT

Tuile de rive FUT droite

Tuile de rive FUT gauche

Tuile double bourrelet FUT

Chatière FUT

Tuile à appentis pressée FUT

Demi-tuile à appentis garnie standard FUT

Tuile de rive à appentis pressée FUT droite

Tuile de rive à appentis pressée FUT gauche

Tuile à appentis garnie dimensions spéciales FUT

Tuile de rive à appentis garnie dimensions spéciales FUT droite

Tuile de rive à appentis garnie dimensions spéciales FUT gauche

Tuile pour mansarde/toiture en shed garnie dimensions spéciales FUT

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales FUT droite

Tuile de rive pour mansarde/toiture en shed garnie dimensions spéciales FUT gauche

Gamme de pièces de ventilation et de pénétration

Cheminée d’aération SIGNUM FUT en céramique DN 110 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Cheminée d’aération SIGNUM FUT en céramique DN 125 mm avec chapeau dévissable, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM FUT en céramique DN 160 mm, adaptateur de raccordement pour sous-toiture inclus

Ventilateur anti-buées SIGNUM FUT en céramique DN 200 mm, adaptateur de raccordement pour sous-toiture inclus

Passage d’antenne FUT

Tuile à douille solaire FUT

Passage de conduit d’évacuation de chaudière FUT NW 110/125

Tuyau flexible universel DN 160

Tuyau flexible universel DN 200

Adaptateur de raccordement pour sous-toiture universel NW 13,5

Adaptateur de raccordement pour sous-toiture universel NW 20

Tuyau flexible universel DN 110/125

Gamme d’accessoires de décoration et de protection contre la force de succion du vent

Tuile transparente FUT (verre acrylique)

Crochet tempête en alu-zinc à attacher type H1 30x50 (MAG, FUT)

Crochet tempête en alu-zinc à attacher type H12 40x60 (MAG, FUT)

Crochet tempête en alu-zinc à attacher type H18 40x50 (MAG, FUT)/40x60 (TIT, PRE, BAL)

Crochet tempête en alu-zinc à enfoncer type N1 (MAG, BAL, FUT, PRE)

Crochet tempête en alu-zinc crochet spécial type S1 PULT

Raccordement en aluminium universel 300 mm (CREAFLEX ALU BASIC)

Raccordement en aluminium universel 450 mm (CREAFLEX ALU BASIC)

Raccordement universel PIB 300 mm (CREAFLEX PIB)

Raccordement universel PIB 450 mm (CREAFLEX PIB)

Peigne de ventilation de chéneau hauteur de peigne 55 mm

Peigne de ventilation de chéneau hauteur de peigne 65 mm

Fenêtre d’accès au toit 45 x 55 cm en métal et verre trempé

Fenêtre d’accès au toit avec isolant thermique, 55 x 78 cm

Mât pour antenne râteau et antenne parabolique galvanisé ou avec revêtement de couleur

Peintures acryliques 250 ml GOG

Gamme de tuiles faîtières et arêtières

Tuile faîtière PF GOG (terre cuite)

Fronton de début et de fin en céramique PF GOG (terre cuite)

About d’arêtier en céramique PF GOG (terre cuite)

About d’arêtier en céramique à extrémité ronde PF GOG (terre cuite)

Rencontre 3 départs type W1 GOG (terre cuite)

Rencontre 4 départs type W1 GOG (terre cuite)

Crochet de faîtière en aluminium PF GOG

Crochet de faîtière FIRSTFIX inox PF GOG

Tuile faîtière PKO GOG (terre cuite)

Crochet de faîtière en aluminium PKO GOG

Crochet de faîtière FIRSTFIX inox PKO GOG

About d’arêtier en céramique à extrémité ronde PKO GOG (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 1 PR GOG (terre cuite)

Tuile faîtière PR GOG (terre cuite)

Fronton de début et de fin en céramique PR GOG (terre cuite)

Écusson fonctionnel de début et de fin en céramique type 3 PF GOG (terre cuite)

About d’arêtier en céramique à forme de coquille PR GOG (terre cuite)

About d’arêtier en céramique PR GOG (terre cuite)

About d’arêtier en céramique à forme de coquille PF GOG (terre cuite)

Crochet de faîtière en aluminium PR GOG

Crochet de faîtière FIRSTFIX inox PR GOG

Fronton de faîtage en céramique avec patte conique PKO GOG (terre cuite)

Fronton de fin en céramique avec patte conique PKO GOG (terre cuite)

Closoir souple pour faîtage et arêtier 220 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 300 (CREAROLL ALU)

Closoir souple pour faîtage et arêtier 220 PP

Closoir souple pour faîtage et arêtier 310 PP

Closoir souple pour faîtage et arêtier 390 PP

Gamme d’éléments métalliques de protection contre la neige, de circulation et de montage pour systèmes solaires

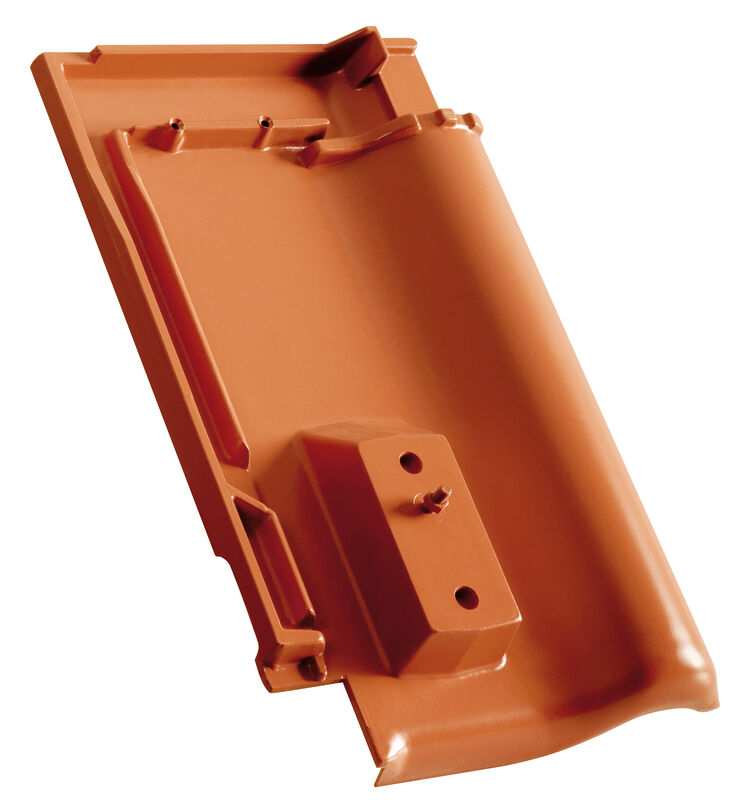

Élément de base en aluminium FUT

Support pour panneau solaire GRUEL standard (terre cuite)

Kit de support pour système solaire pour tasseaux FUT

Kit de support pour système solaire pour chevrons FUT

Support du tuyau de retenue de neige en montagne

Tuyau de retenue de neige en montagne Ø 40 mm, longueur 3 m

Capuchons d’extrémité pour retenue de neige en montagne Ø 40 mm

Échelle de toit (terre cuite)

Support d’échelle de toit (terre cuite)

Grille de marche-pied en aluminium 150 x 25 cm

Grille à neige massive, 1,50 m

Manchon de raccordement pour tuyau de retenue de neige en montagne Ø 40 mm

Téléchargements

Documents

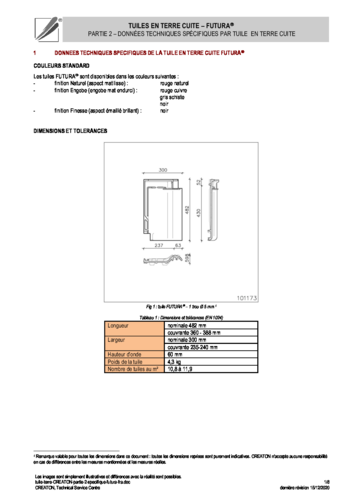

Fiche de produit FUTURA
Cahier des charges FUTURA
Directive d'application FUTURA
Fiche de produit CREAFLEX PIB
Fiche de produit CREAROLL
Fiche de produit DUO Strong Extra
Fiche de produit TRIO Extra
Fiche de produit DUO Longlife ND Extra
CAD
Product CAD file FUTURA Aerial ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 52 kB
Product CAD file FUTURA double roll tile DWZ
pdf | 106 kB
dwg | 120 kB
jpeg | 52 kB

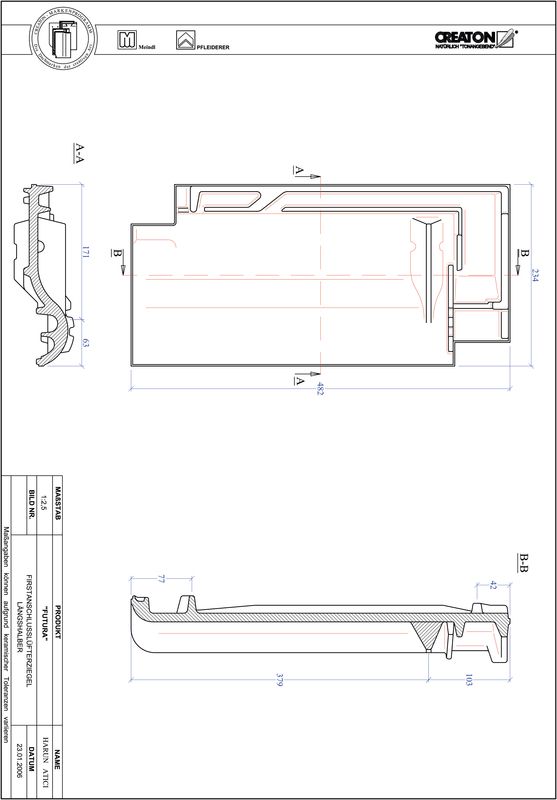

Product CAD file FUTURA ridge connection ventilating half-width tile FALLH
pdf | 110 kB
dwg | 124 kB
jpeg | 54 kB

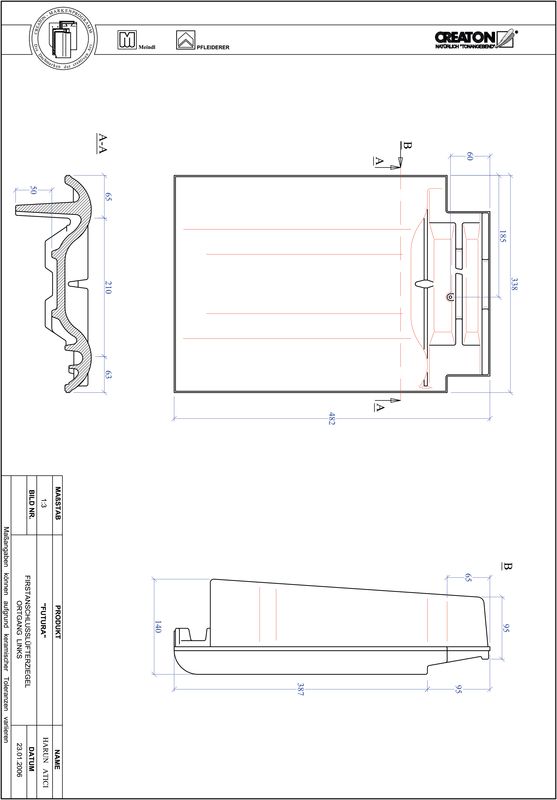

Product CAD file FUTURA ridge connection ventilator verge left FALOGL
pdf | 114 kB
dwg | 115 kB
jpeg | 52 kB

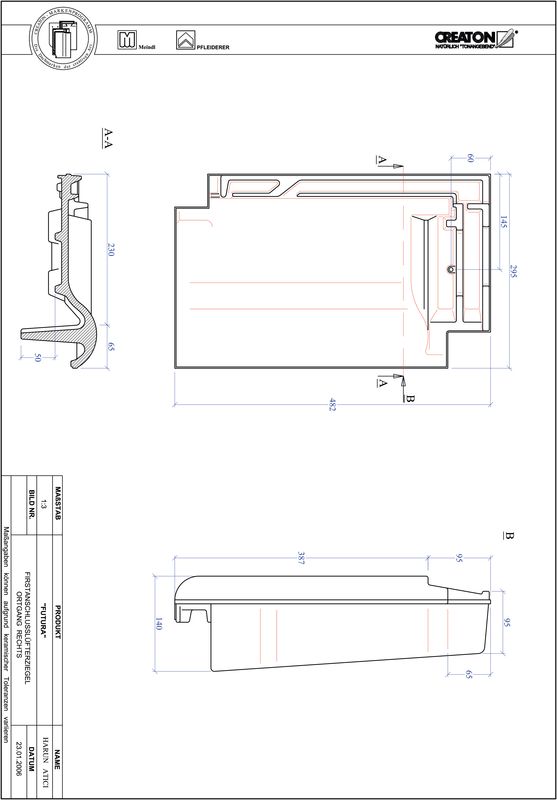

Product CAD file FUTURA ridge connection ventilator verge right FALOGR
pdf | 114 kB
dwg | 118 kB
jpeg | 52 kB

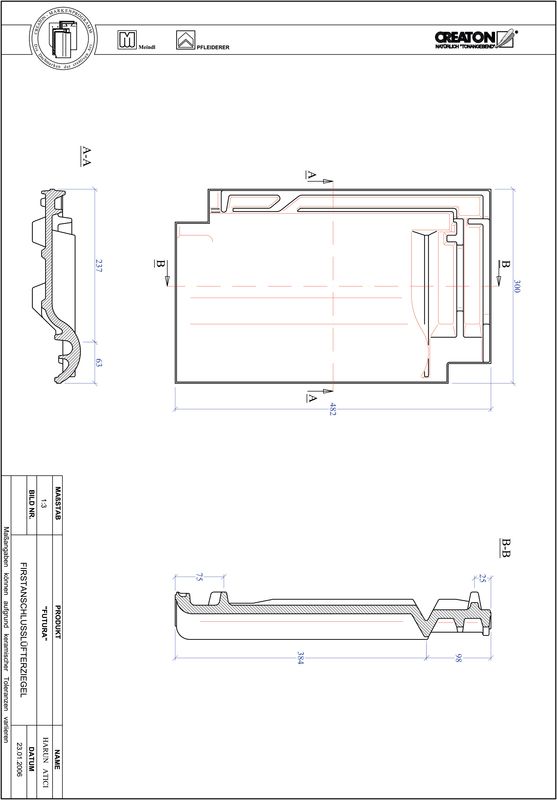

Product CAD file FUTURA ridge connection ventilating tile FALZ
pdf | 109 kB
dwg | 122 kB
jpeg | 52 kB
Product CAD file FUTURA field FLA
pdf | 114 kB
dwg | 147 kB
jpeg | 80 kB

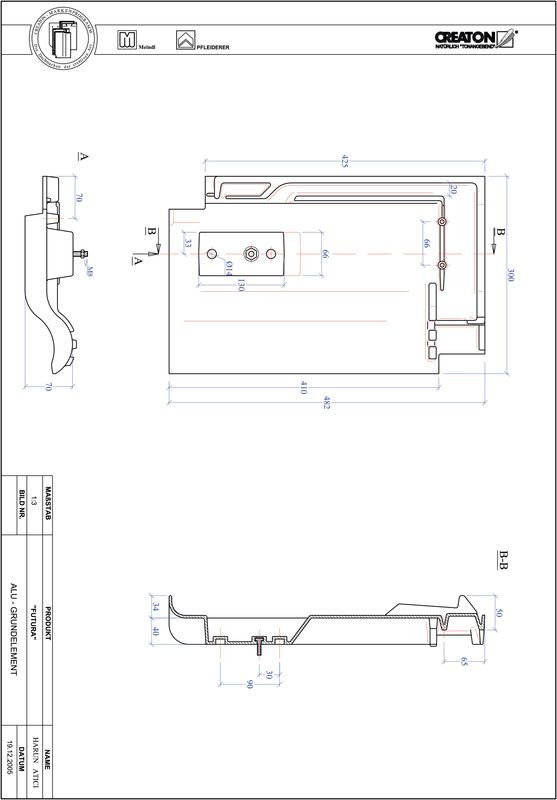

Product CAD file FUTURA base, aluminium GRUNDALU
pdf | 100 kB
dwg | 116 kB
jpeg | 51 kB
Product CAD file FUTURA half-width tile LH
pdf | 102 kB
dwg | 127 kB
jpeg | 53 kB
Product CAD file FUTURA ventilating tile LUEFTZ
pdf | 106 kB
dwg | 117 kB
jpeg | 50 kB
Product CAD file FUTURA verge left OGL
pdf | 107 kB
dwg | 120 kB
jpeg | 52 kB
Product CAD file FUTURA verge right OGR
pdf | 58 kB
dwg | 122 kB
jpeg | 46 kB
Product CAD file FUTURA shed roof tile field PULTFLA
pdf | 108 kB
dwg | 108 kB
jpeg | 46 kB
Product CAD file FUTURA shed roof tile verge left PULTOGL
pdf | 102 kB
dwg | 101 kB
jpeg | 43 kB
Product CAD file FUTURA shed roof tile verge right PULTOGR
pdf | 102 kB
dwg | 104 kB
jpeg | 45 kB
Product CAD file FUTURA Solar SOLAR
pdf | 111 kB
dwg | 109 kB
jpeg | 54 kB
Product CAD file FUTURA Thermal THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 54 kB
Product CAD file RIDGE accessory range FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 42 kB
Product CAD file RIDGE accessory range FIRST-PR
pdf | 110 kB
dwg | 113 kB
jpeg | 45 kB
Product BIM model LOD 100 FUTURA natural red Clay tile
ifc | 296 kB
jpeg | 4 kB
Product BIM model LOD 200 FUTURA natural red Clay tile
ifc | 296 kB
jpeg | 4 kB
Product BIM model LOD 300 FUTURA natural red Clay tile
ifc | 298 kB
jpeg | 4 kB
Product BIM model LOD 400 FUTURA natural red Clay tile
ifc | 301 kB
jpeg | 4 kB
Product BIM model LOD 500 FUTURA natural red Clay tile
ifc | 301 kB
jpeg | 4 kB
Product BIM model LOD 100 FUTURA copper red engobed Clay tile
ifc | 296 kB
jpeg | 4 kB
Product BIM model LOD 200 FUTURA copper red engobed Clay tile
ifc | 296 kB
jpeg | 4 kB
Product BIM model LOD 300 FUTURA copper red engobed Clay tile
ifc | 298 kB
jpeg | 4 kB
Product BIM model LOD 400 FUTURA copper red engobed Clay tile
ifc | 301 kB
jpeg | 4 kB
Product BIM model LOD 500 FUTURA copper red engobed Clay tile
ifc | 301 kB
jpeg | 4 kB
Product BIM model LOD 100 FUTURA slate grey engobed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 200 FUTURA slate grey engobed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 300 FUTURA slate grey engobed Clay tile
ifc | 298 kB
jpeg | 3 kB
Product BIM model LOD 400 FUTURA slate grey engobed Clay tile
ifc | 301 kB
jpeg | 3 kB
Product BIM model LOD 500 FUTURA slate grey engobed Clay tile
ifc | 301 kB
jpeg | 3 kB
Product BIM model LOD 100 FUTURA black matt engobed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 200 FUTURA black matt engobed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 300 FUTURA black matt engobed Clay tile
ifc | 298 kB
jpeg | 3 kB
Product BIM model LOD 400 FUTURA black matt engobed Clay tile
ifc | 301 kB
jpeg | 3 kB
Product BIM model LOD 500 FUTURA black matt engobed Clay tile
ifc | 301 kB
jpeg | 3 kB
Product BIM model LOD 100 FUTURA black glazed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 200 FUTURA black glazed Clay tile
ifc | 296 kB
jpeg | 3 kB
Product BIM model LOD 300 FUTURA black glazed Clay tile
ifc | 298 kB
jpeg | 3 kB
Product BIM model LOD 400 FUTURA black glazed Clay tile
ifc | 301 kB
jpeg | 3 kB
Product BIM model LOD 500 FUTURA black glazed Clay tile
ifc | 301 kB
jpeg | 3 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
