HEIDELBERG

Klassevolle betondakpan

HEIDELBERG is een dubbelgewelfde symmetrische betondakpan met een klassieke uitstraling. Ze is geschikt voor zowel nieuwbouw als renovatie.

Hoog verschuifbereik en verwerkingsgemak
Glad oppervlak dankzij microbeton, fijn zand en Planar afwerking

Technische gegevens

Afmetingen (l x b - mm)	420 x 334
Gewicht per dakpan (kg)	4,6
Stuks per pallet	240
Dakhelling (x°)	15 ° tot 20° (*)	≥20° tot 25°	≥25° tot 30°	≥30°
Minimum overlap (mm)	110	95	85	75
Latafstand (mm)	310	325	335	345
Aantal pannen / m² (stuks)	10,7	10,3	9,9	9,8
Gewicht / m² (kg)	49,2	47,4	45,5	45,1

* Dakhellingen tussen 15° en 20° zijn mogelijk mits onder de betondakpannen een waterkerende, dampdoorlatende folie van CREATON wordt toegepast.

Technische tekeningen

Accessoires

HEI halve pan

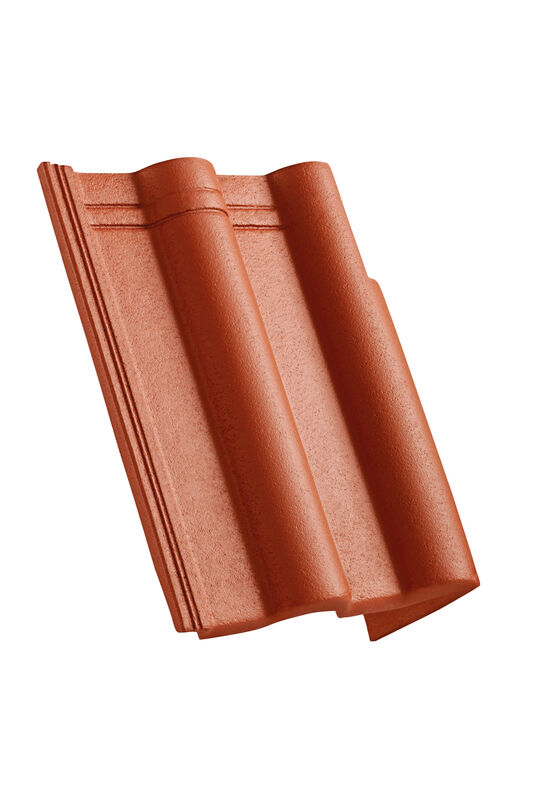

HEI gevelpan rechts 120

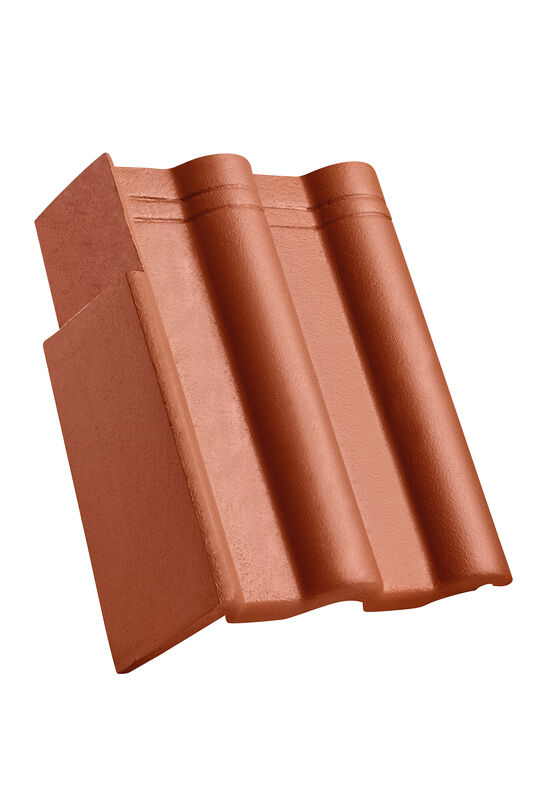

HEI gevelpan links 120

HEI concrete double roll tile

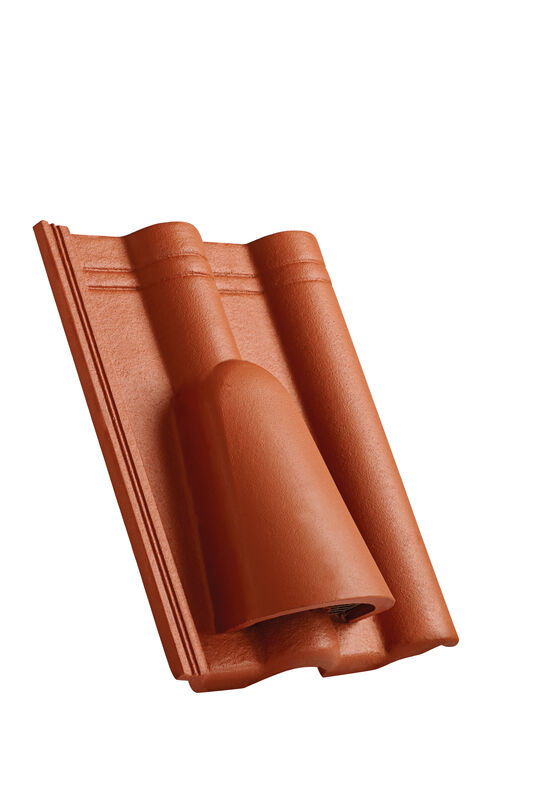

HEI ventilatiepan

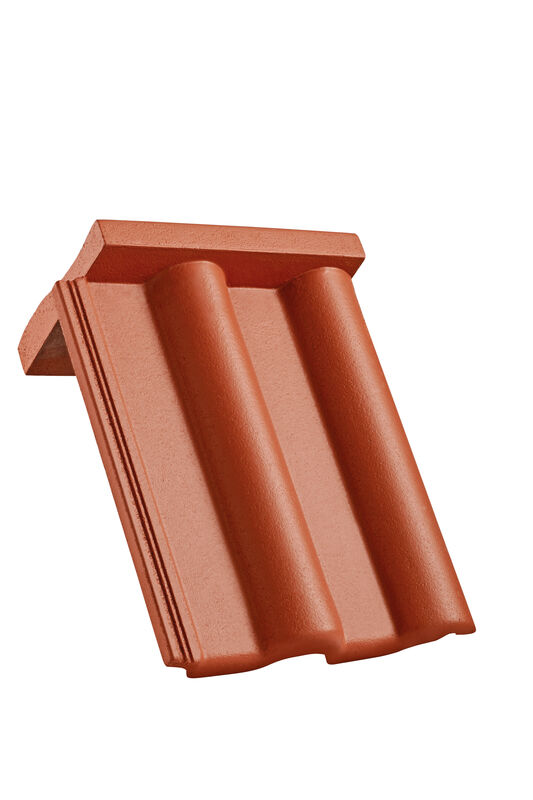

HEI shed/chaperonpan

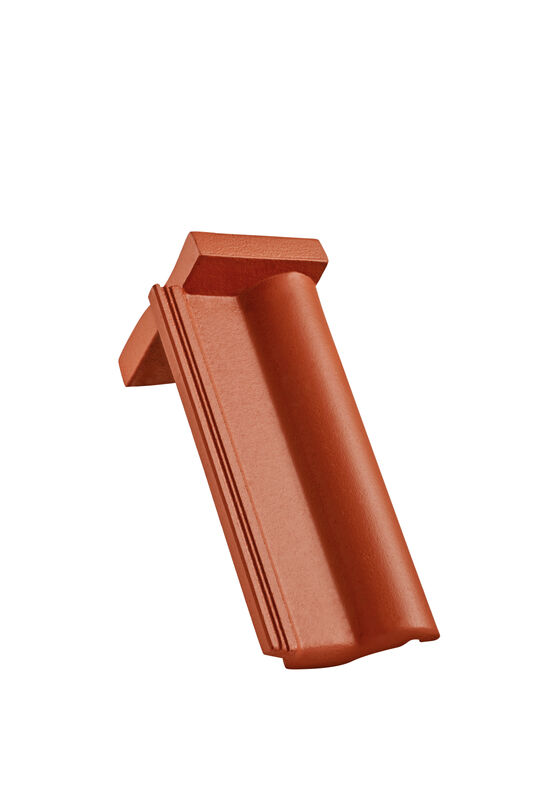

HEI halve shed/chaperonpan

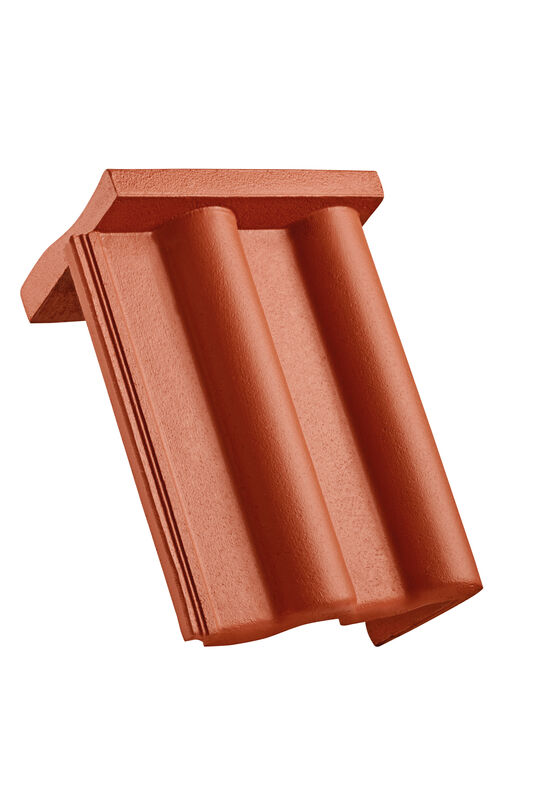

HEI shed/chapeoron gevelpan rechts

HEI shed/chapeoron gevelpan links

HEI concrete shed roof tile special size

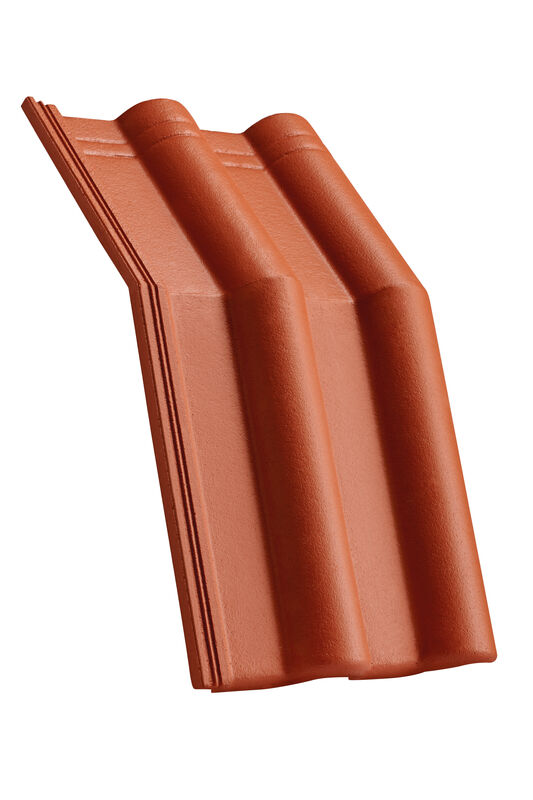

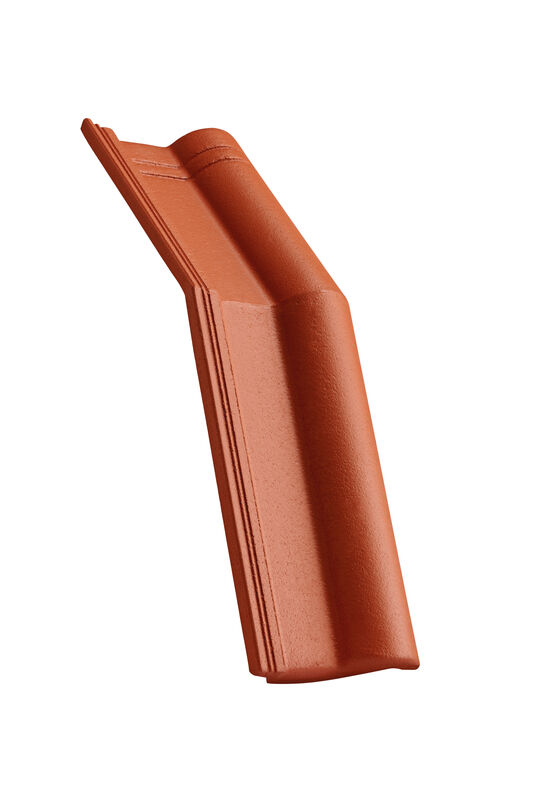

HEI knikpan op maat

HEI halve knikpan op maat

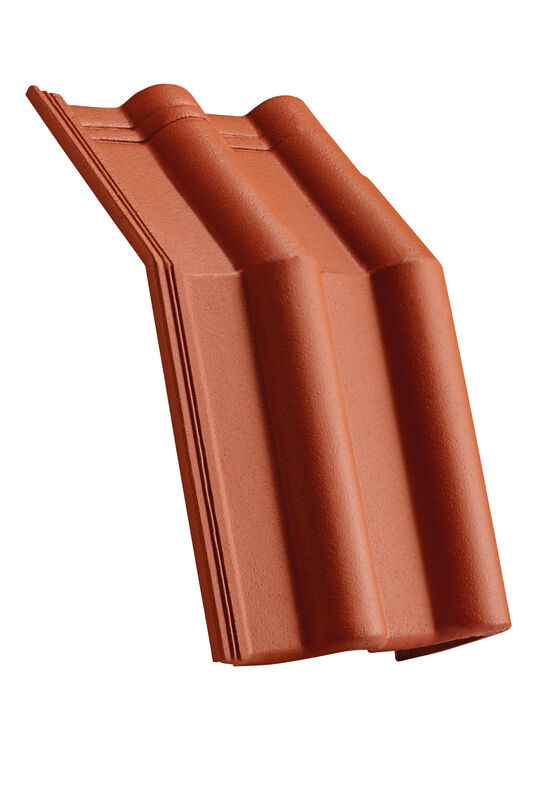

HEI concrete mansard/pitch transition tile right 120 mm notch

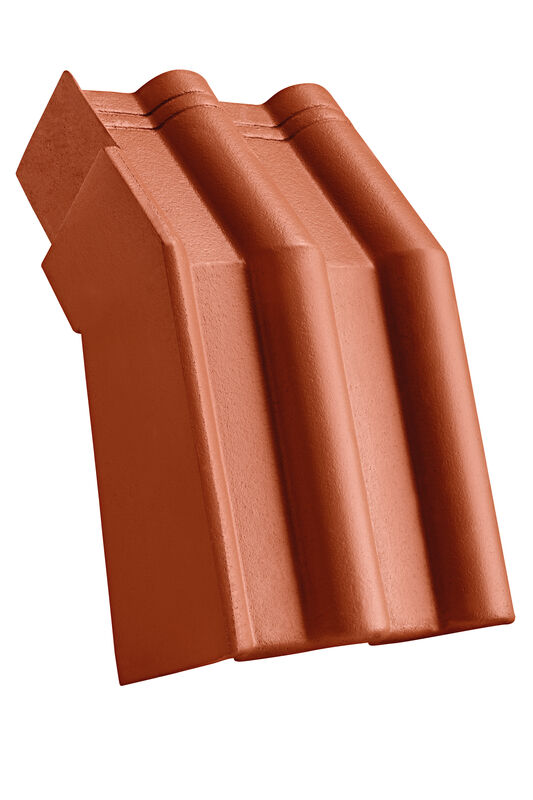

HEI concrete mansard/pitch transition tile left 120 mm notch

Nok/Vorst-systemen voor betondakpannen

Round hip starter (VER, HEI, GOE)

Ondernokrol 310 (CREAROLL PP)

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 100

Verbindingsslang voor universele verluchtingspan DN 125

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, drive-in clip, all battens (VER, HEI, GOE)

Verluchtingskam

Downloads

Documenten

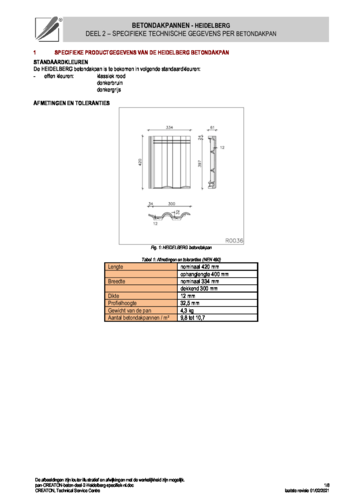

Productfiche HEIDELBERG
Bestektekst HEIDELBERG
Toepassingsrichtlijn HEIDELBERG
Algemene technische gegevens betonpannen
CAD
Product CAD file HEIDELBERG pan Faechenstein
pdf | 239 kB
dwg | 214 kB
jpeg | 77 kB
Product CAD file HEIDELBERG basiselement Laufrost
pdf | 253 kB
dwg | 262 kB
jpeg | 85 kB
Product CAD file HEIDELBERG basiselement Steigtritt
pdf | 302 kB
dwg | 300 kB
jpeg | 90 kB
Product CAD file HEIDELBERG halve pan Laengshalber
pdf | 241 kB
dwg | 206 kB
jpeg | 65 kB
Product CAD file HEIDELBERG ventilatiepan beton Luefterstein
pdf | 278 kB
dwg | 221 kB
jpeg | 83 kB

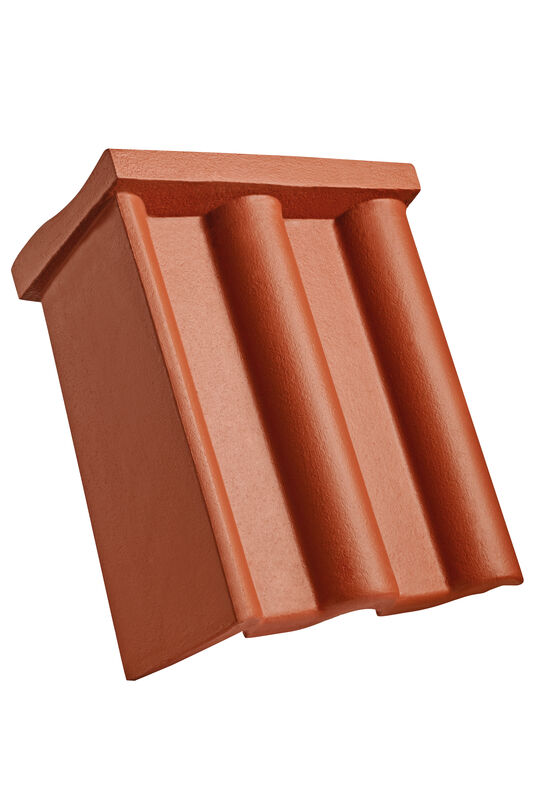

Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL
pdf | 250 kB
dwg | 194 kB
jpeg | 82 kB
Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL-120
pdf | 256 kB
dwg | 220 kB
jpeg | 81 kB
Product CAD file HEIDELBERG chaperonpan gevelpan links beton PultOGL-90
pdf | 251 kB
dwg | 220 kB
jpeg | 81 kB
Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR
pdf | 252 kB
dwg | 196 kB
jpeg | 85 kB
Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR-120
pdf | 263 kB
dwg | 233 kB
jpeg | 82 kB
Product CAD file HEIDELBERG chaperonpan gevelpan rechts beton PultOGR-90
pdf | 263 kB
dwg | 224 kB
jpeg | 82 kB
Product CAD file HEIDELBERG chaperonpan beton PULTSTEIN
pdf | 234 kB
dwg | 205 kB
jpeg | 78 kB
Product CAD file HEIDELBERG chaperonpan beton Pult-halb
pdf | 214 kB
dwg | 191 kB
jpeg | 70 kB
Product CAD file HEIDELBERG accessoires Grundplatte-PVC
pdf | 232 kB
dwg | 189 kB
jpeg | 80 kB

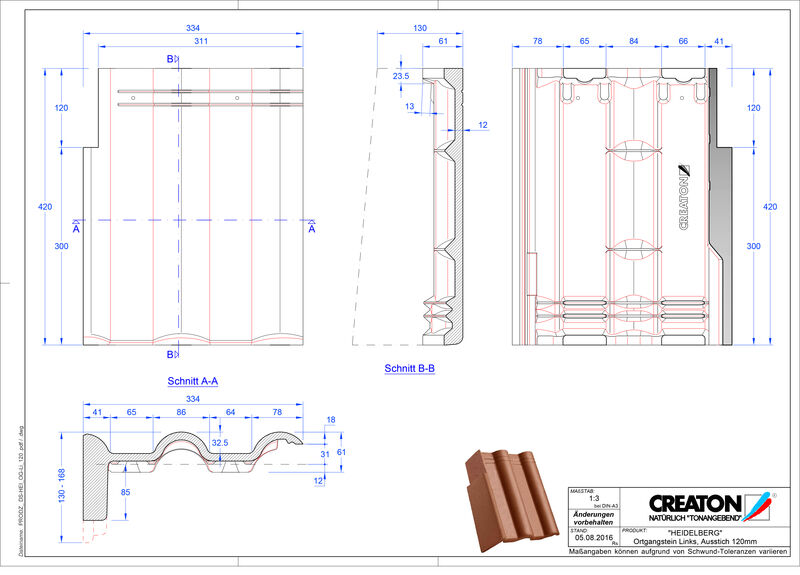

CAD file HEIDELBERG gevelpan links PRO_CAD_HEI_OGL-120
pdf | 256 kB
dwg | 220 kB
jpeg | 86 kB
CAD file HEIDELBERG gevelpan links PRO_CAD_HEI_OGL-90
pdf | 251 kB
dwg | 220 kB
jpeg | 86 kB

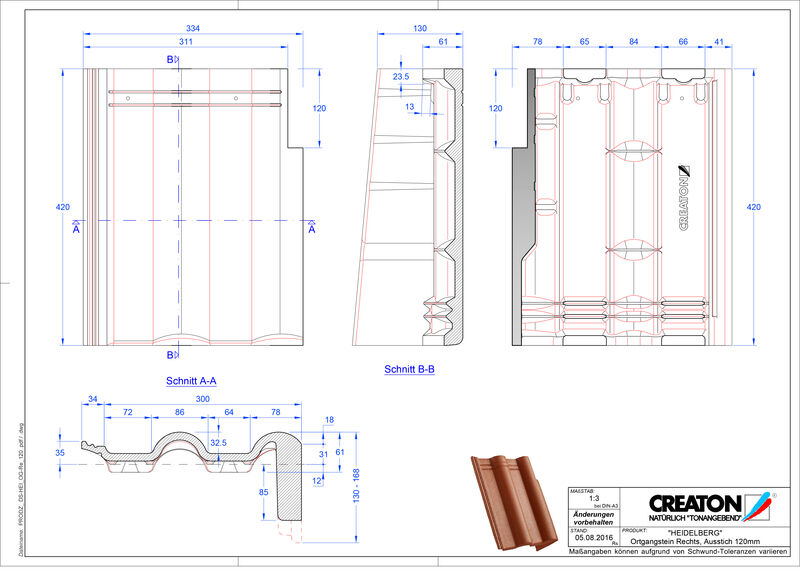

CAD file HEIDELBERG gevelpan rechts PRO_CAD_HEI_OGR-120
pdf | 263 kB
dwg | 233 kB
jpeg | 87 kB

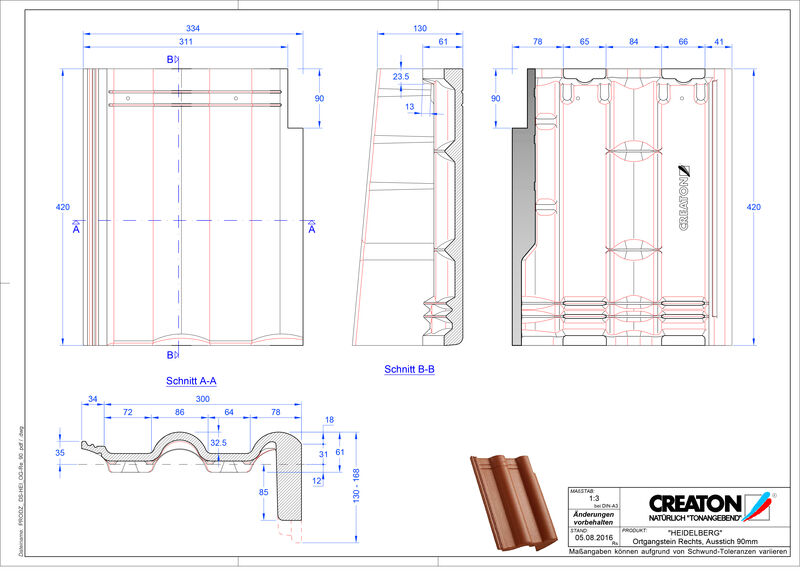

CAD file HEIDELBERG gevelpan rechts PRO_CAD_HEI_OGR-90
pdf | 263 kB
dwg | 224 kB
jpeg | 87 kB
